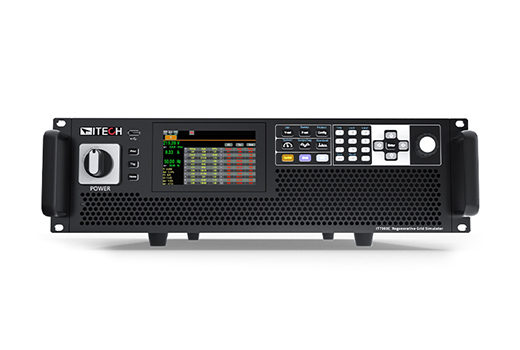

IT7900E系列产品代表了新一代的可编程，全四象限电网模拟器，同时还可作为四象限功率放大器，适用于各 类并网产品的测试。例如PCS，储能系统，微电网，BOBC(V2X）以及电力相关硬体回路模拟（PHiL）等等。采用 碳化硅(SiC)技术。IT7900E系列具备能量回收功能，提供电流吸收能力，并经由设备回馈到电网，节省 了用电和散热成本。
IT7900E系列回馈式电网模拟器采用高功率密度设计，在3U的体积内功率可达21kVA，电压可达350VL-N。通 过主从并机，可轻松扩展功率至1MVA以上。丰富的操作模式满足用户单相，三相，反相的测试需求，反相模式 下电压可扩展至200%额定电压。强大的任意波形编辑功能可模拟各种电网扰动波形，是测试和研发实验室 的理想选择。
采用碳化硅(SiC)技术
高功率密度设计，3U可达21kVA
16Hz~150Hz

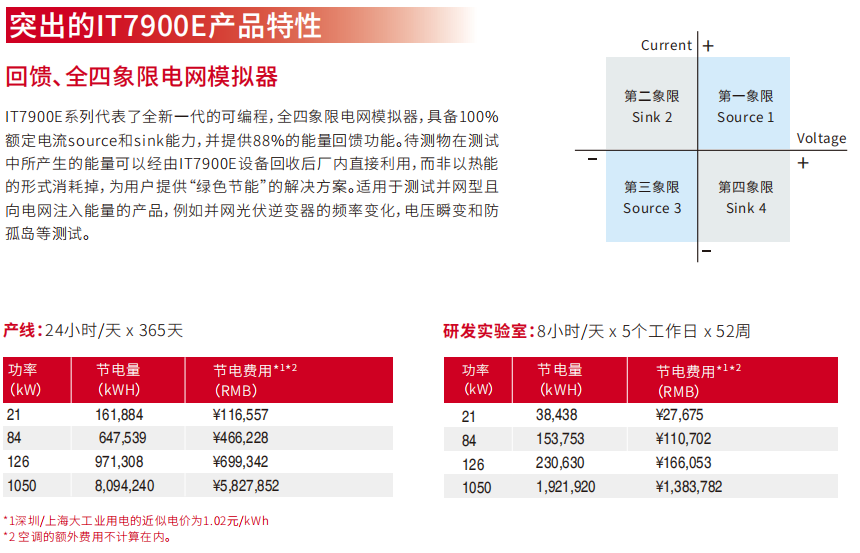

可作能馈式电网模拟器，全四象限AC/DC源

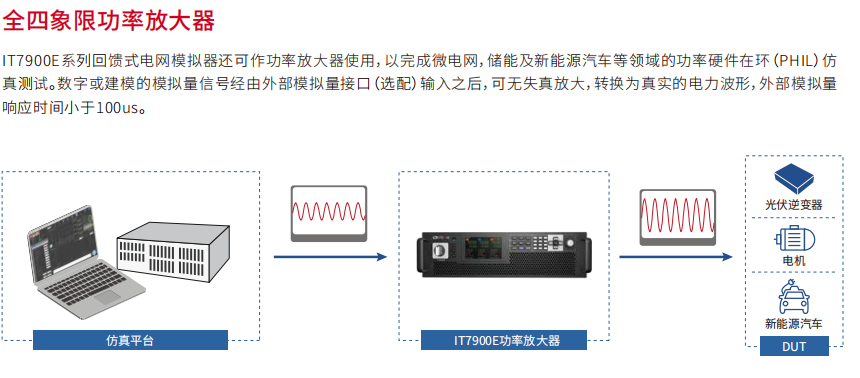

全四象限功率放大器，特别适用于功率硬件在环（PHiL）
测试 恒压、限流、限功率三种工作模式
可实现AC/DC/AC+DC/DC+AC四种输出模式
灵活的工作模式：单相、三相、反相
可编程输出阻抗，模拟电力线路阻抗
满足低电压穿越，相位跳变，频率变动、谐波注入等并网法规测试
满足IEC61000-4-11/4-13/4-14/4-17/4-28/4-29等法规波形测试
| IT7921E-350-105 | |||
| 输入参数 | |||
AC输入 | 接线方式 | 3 phase 3wire+ground(PE) | |
| 线电压 | RMS | (200～220)±10%*1 (380～480)±10% | |
| 线电流 | RMS | <47A | |
| 视在功率 | <24.4kVA | ||
| 频率范围 | 45～65Hz | ||
| 功率因数 | typ | 0.98 | |
| 输出参数 | |||
| AC输出 | 输出电压 | VLN | 0~350V |
| VLL | 0～606V(3phase)/0~700V(reverse) | ||
| 输出电流 | RMS | 105A(1phase)/35A(3phase/reverse) | |
| Peak | 315A(1phase)/105A(3phase/reverse) | ||
| Crest Factor*2 | 6 | ||
| 输出功率 | Per Phase | 7kVA | |
| Max.Power | 14kVA(reverse phase)/21kVA(1phase/3phase) | ||
| 电压设定 | |||
| 范围 | 0~350V(1phase/3phase)/0~700V(reverse) | ||
| 分辨率 | 0.01V | ||
| 精度 | 16Hz~150Hz | 0.1%+0.1%F.S | |
| 电流 | 设定 | ||
| 范围 | RMS | 105A(lphase)/35A(3phase/reverse) | |
| 分辨率 | 0.01A | ||
| 精度 | 16Hz~150Hz | 0.1%+0.2%F.S | |
| 频率 | |||
| 设定范围 | 16~150Hz | ||
| 设定分辨率 | 0.01Hz | ||
| 设定精度 | 0.01% | ||
| 波形合成 | 50/60Hz | up to 50 orders | |
| 相位 | |||
| 设定范围 设定分辨率 | 0~360° | ||
| 0.01° | |||
| DC输出 | 电压设定 | ||
| 范围分辨率 | -499～499Vdc(1phase)/-998～998Vdc(reverse) | ||
| 0.01V | |||
| 精度 | <0.1%+0.1%F.S | ||
| 电流设定 | |||
| 范围 | -35～35Adc(reverse )/-105～105Adc(1phase) | ||
| 分辨率 | 0.01A | ||
| 精度 | <0.1%+0.2%F.S. | ||
| 更大功率 | |||
| 相功率 | Per Channel | 7kW | |
| 输出功率 | Max.Power | 14kW(reverse phase)/21kW(1phase) | |
| 孤岛RLC | 有功设定范围 | 0～7kW(3phase)/0~21kW(1phase)/0～14kW(reverse) | |
| 感性无功设定范围 | 0~7kVar(3phase)/0~21kVar(1phase)/0~14kVar(reverse) | ||
| 容性无功设定范围 | 0~7kVar(3phase)/0~21kVar(1phase)/0~14kVar(reverse) | ||
| 电阻设定范围 | 1~1000Ω(3phase)/0.333～333.333Ω(1phase)/2～2000Ω(reverse) | ||
| 电感设定范围 | 1~5000mH(3phase)/0.333～1666.667mH(1phase)/2～10000mH(reverse) | ||
| 电容设定范围 | 0.001～5mF(3phase)/0.003～15mF(1phase)/0.001～2.5mF(reverse) | ||
| 电压爬升率 | ≥2V/μs with full-scale programmed voltage step | ||
| 输出隔离 | 550Vac | ||
| 能量回馈功能 | |||
| 更大回馈功率 | 21kVA | ||
| 输出电流THD | <5% | ||
