概述

EM5020前置射频放大器配合本公司EM5030近场探头使用，主要对所要测试的微弱信号进行放大，频率范围9kHz-3GHz；EM5020A增益约为20dB，EM5020B增益约30dB,可以大大提高系统测试的灵敏度。标配USB适配器和USB升压电源转接线，可以直接通过频谱分析仪或者接收机自带的USB接口供电，使用更加方便。配合本公司EM5030近场探头可以快速准确地确定电磁干扰源头，避免盲目更改EMI设计，能大幅提高产品开发效率，并降低开发成本。

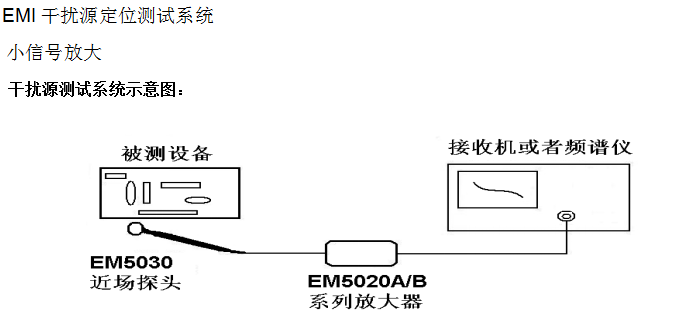

应用

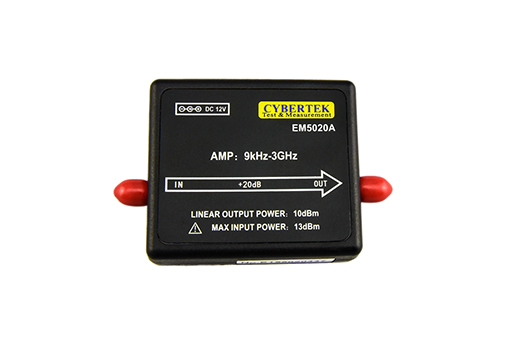

各部分名称

使用步骤

将前置射频放大器输出端口连接到频谱仪或者接收机

连接前置射频放大器电源

连接输入信号(确保输入信号功率没超过射频放大器更大输入功率)

使用须知

未知信号大小测量时，不能连接前置射频放大器！确认信号很微弱时，才能连接前置射频放大器。EM5020A更大输入功率13dBm；EM5020B更大输入功率15dBm；超过该值可能会引起射频放大器损坏。配合EM5030使用时，确保周围没有强磁场存在后，才能连接前置射频放大器。

产品参数

型号	EM5020A	EM5020B
频率范围	9kHz - 3GHz
典型增益	20dB	30dB
平坦度	±3dB
幅频曲线	（见图1）	（见图2）
更大线性输出功率	10dBm
典型噪声系数＠2GHz	3dB	4dB
更大输入功率	13dBm	15dBm
工作电压	DC12V
输入输出接口	SMA (母头)
尺寸	约725218mm

EM5020系列说明书.docx

射频放大器 EM5020系列
