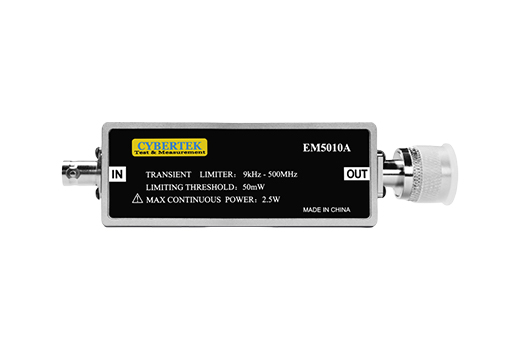

EM5010A瞬态限幅器具有瞬态限幅功能。在EMI测量中，经常有意外过载情况发生，瞬态限幅器用于前端电路保护，防止损坏贵重的EMI测试设备。
概 述
EM5010A瞬态限幅器具有瞬态限幅功能。在EMI测量中，经常有意外过载情况发生，瞬态限幅器用于前端电路保护，防止损坏贵重的EMI测试设备。

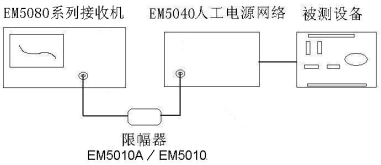

应用
频谱仪前端保护
接收机前端保护
产品说明
注意
使用时注意更大输入功率，2.5W连续功率，10kW脉冲功率限制。超过使用范围，可能造成损坏。
注意接口方向，不能接反，否则可能会损坏机器。BNC为输入接口，N头为输出接口
产品电气规格
EM5010A | |||
频宽 | 9kHz-500MHz | ||
限制阀值 | 50mW（+17dBm） | ||
输入输出阻抗 | 50Ω | ||
接口 | 输入 | BNC（母头） | |
输出 | N（公头） | ||
更大输入范围 | 连续：2.5W（+34dBm） | ||
脉冲：10kW（10uS） | |||
直流：±12V | |||
插入损耗 | <2kHz | >20dB | |
9kHz-50MHz | 10dB±1.5dB | ||
50MHz-200MHz | 10dB+2.2dB/-0.5dB | ||
<6kHz，>500MHz | >12dB | ||
频响曲线 | 图1（室温） | ||
限幅特性曲线 | 图2（室温） | ||

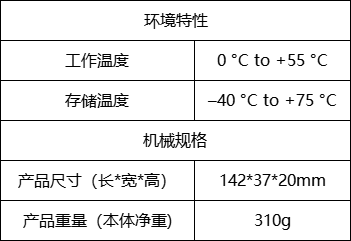

工作温度 | 0℃-55℃ | ||
储存温度 | -40℃-80℃ | ||
