产品特点

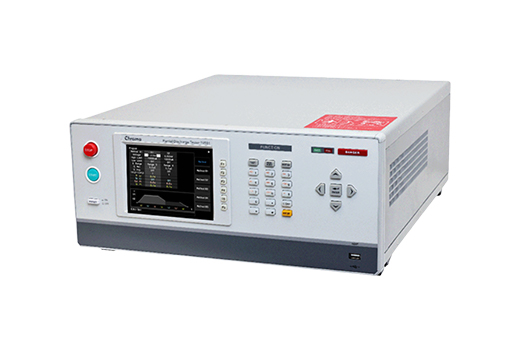

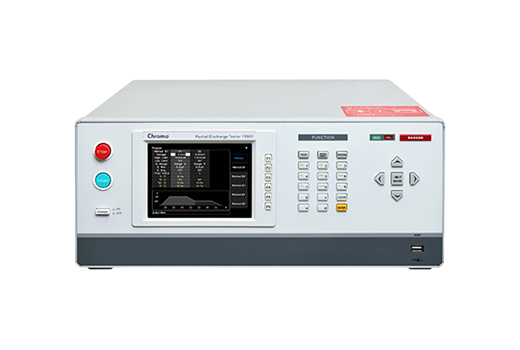

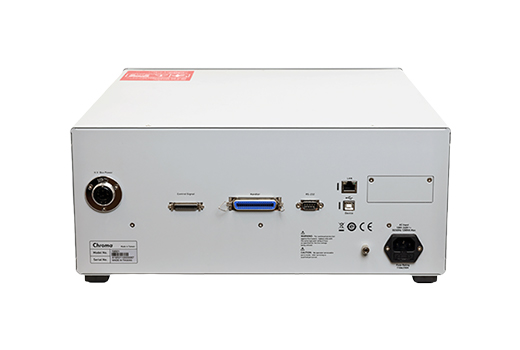

Chroma 19501 局部放电测试仪可提供交流耐压测试（Hipot Test），测量待测物上的漏电流（Leakage Current）与电气闪络（Flashover），同时还提供局部放电（Partial Discharge，PD）测试，测量待测物上局部放电的电荷量（pC）。对高压元件与高耐压的绝缘材料进行交流耐压与局部放电测试，能够确保产品的绝缘品质并提升产品的可靠度。

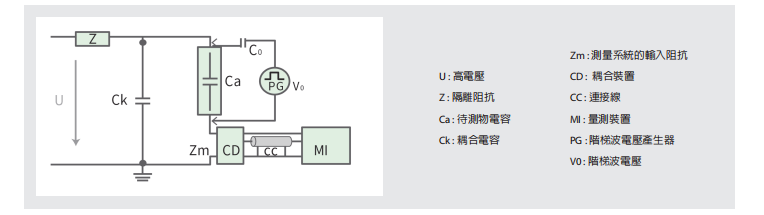

19501 的设计符合法规 IEC60270-1 对局部放电量测量的要求。局部放电量的测量结果以直观的电荷量数值（pC）显示在主机屏幕上。同时，也参考了法规 IEC60747 与 VDE0884 的要求，将测试方法设计于仪器内，让使用者可以更便利地进行操作与设定。

当绝缘体内部存在气泡（Void）或绝缘体之间存在气隙（Air gap）时，在正常工作电压下，气泡或气隙处具有较高的电场强度，可能导致局部放电（PD）发生。当电源系统的应用元件（比如：光耦合器、数字隔离器、IGBT、变压器、马达等）长时间发生持续性的局部放电时，绝缘材料会因长时间的劣化而导致绝缘失效，进而造成人身安全问题。因此，法规建议或要求对元件执行局部放电检测。例如：IEC60747-5-5 要求光耦合器在生产过程中（Routine test）必须执行局部放电（PD）检测，在更大绝缘电压的条件下不可以发生超过 5pC 的局部放电，以确保产品在正常的工作电压下不会发生局部放电（PD）。

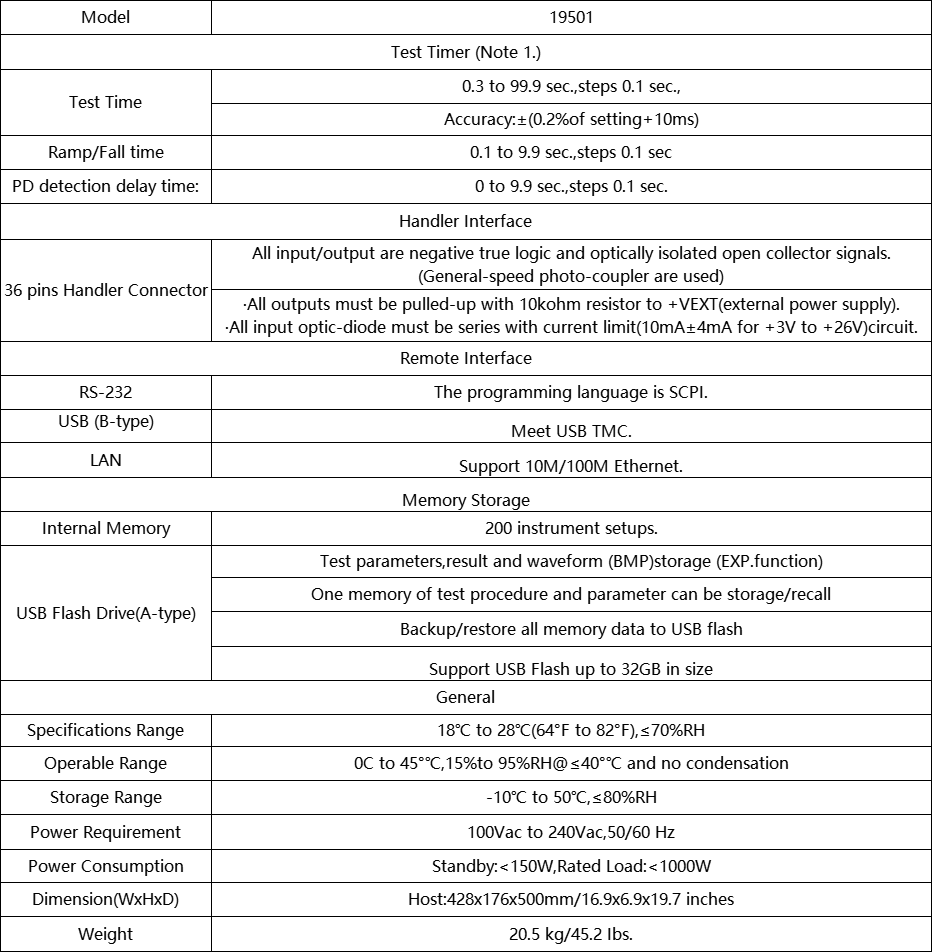

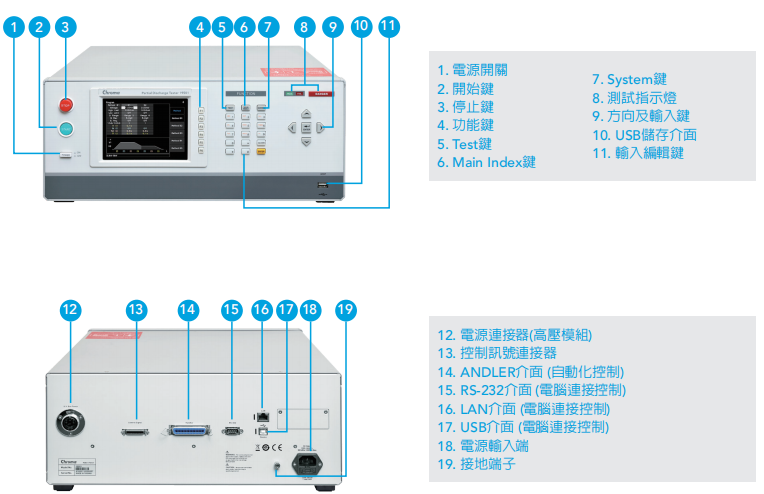

参数

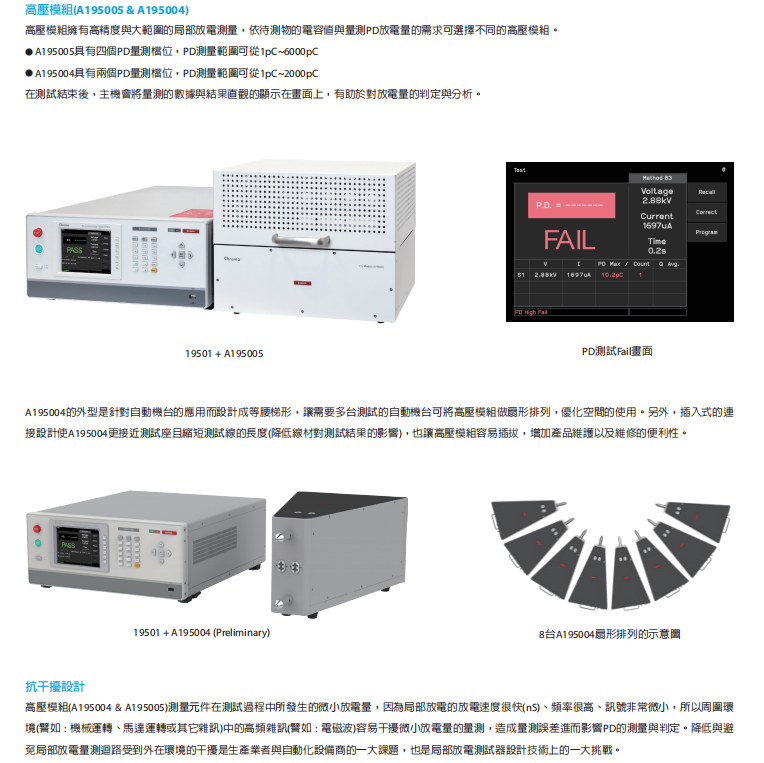

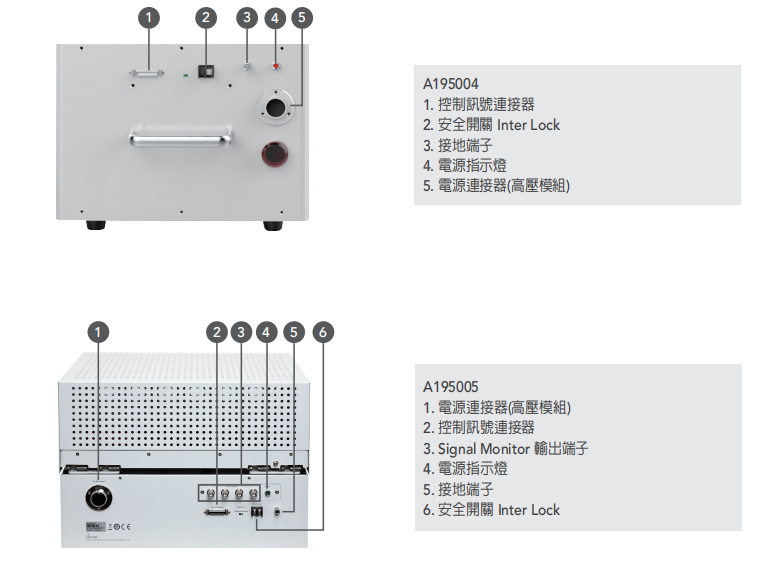

A195005重点规格：可程式交流耐压输出为 0.1kVac~5.0kVac；

高精度及高分辨率电流表测量范围为 0.1μA~3000μA；

局部放电（PD）侦测范围为 1pC~6000pC；

更大可测试电容值为 3nF（典型值）；

测试应用包括 IGBT（模块）、SiC-MOSFET（模块）、大型变压器、马达等。 A195004 重点规格（初步）：可程式交流耐压输出为 0.1kVac~10.0kVac；

高精度及高分辨率电流表在 60Hz 时更大测量范围为 0.1μA~30mA，在 600Hz 时更大测量范围为 0.1μA~10mA；

局部放电（PD）侦测范围为 1pC~2000pC；

更大可测试电容值为 100pF（典型值）；

具备电气闪络侦测功能（Flashover），测量范围为 0.1mA~20.0mA；

内建 5pC 和 10pC PD 校正器；

具备高压接触检查功能（HVCC）；

测试应用包括光耦合器、数字隔离器、控制隔离 IC、隔离型 D/D 电源、小型变压器等。

应用说明

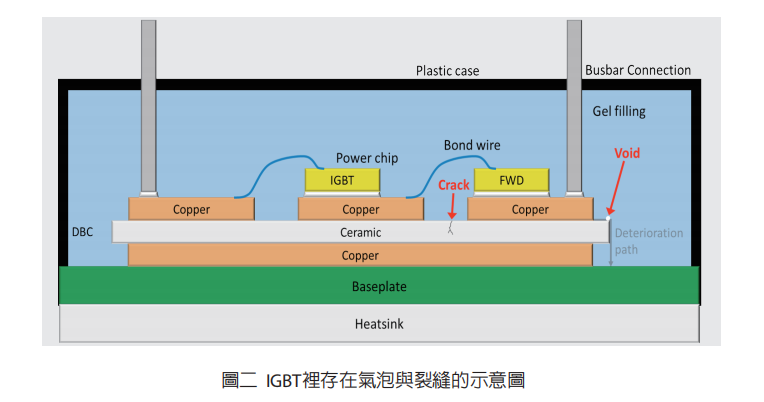

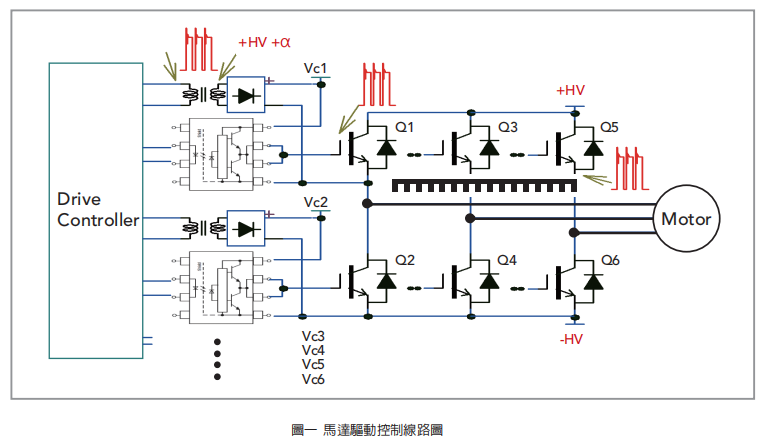

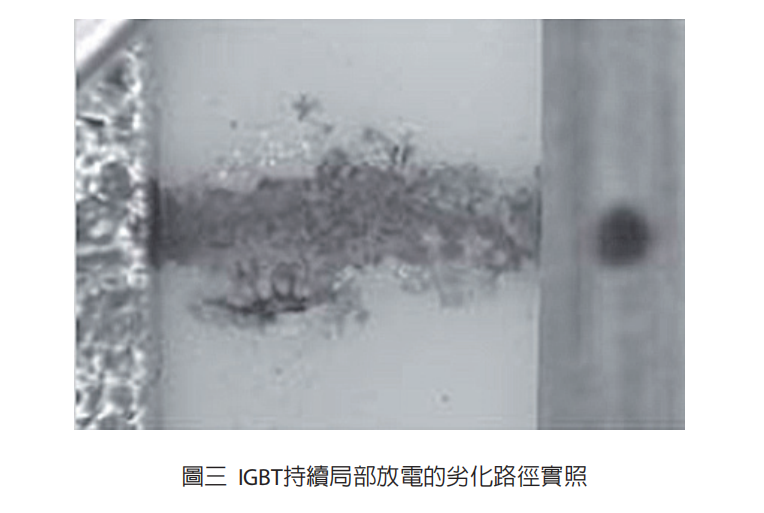

功率元件中的 IGBT 和 SiC-MOSFET 等被应用于各种领域（比如：电子产品、工业设备、航空航天、军用设备、铁路设备、新能源、智能电网、新能源汽车等），并且经常被用于高功率/大电流的电源转换/控制线路。其工作电压通常高达数千伏特，由于会被切换为 ON/OFF 状态，所以在模块中的闸极（Gate）与集极（Collector）或汲极（Drain）之间以及模块与散热板之间会出现 PWM 的高电压差。当高电压跨越含有气泡、气隙或裂缝的绝缘材料时，就有较大的可能性发生局部放电。经过长时间的工作后，会慢慢使绝缘材料逐渐劣化，进而造成绝缘材料的绝缘失效，导致产品损坏。

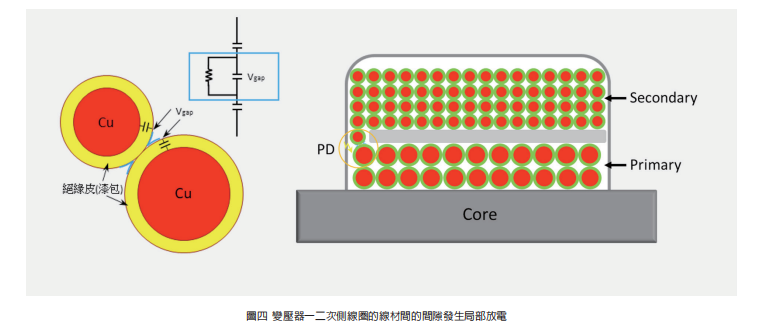

另外，每个模块的闸极（Gate）与射极（Emitter）或源极（Source）之间的工作偏压可能由各个独立的变压器提供，而变压器的一次侧与二次侧之间也会存在高频的高电压差。当变压器一二次侧的绝缘能力不足时，持续异常放电的突波可能会使数字控制动作异常并导致晶体管故障。虽然变压器使用的线材本身可能具有足够的耐压能力（比如：耐 3000V 的线材），但是当一二次侧的线圈相邻很近或是靠在一起时，看似线材之间好像可以承受相当高的耐压（比如：6000V），但实际上可能在一般电压（比如：1000V）下工作一段时间后就发生故障了。这是因为一般线材绝缘皮的介电系数都远大于空气，所以使空气间隙的跨电压/分压比例相对较高。当线材之间空气间隙的跨电压达到>350V（在 1atm 下空气最短距离所需的放电起始电压）时，线材之间的局部表面就会开始发生局部放电。由于线材的绝缘皮不会立刻劣化/损坏，所以持续使用一段时间后，线材的绝缘皮才会逐步被碳化，最终导致变压器的一二次侧短路（如图四）。

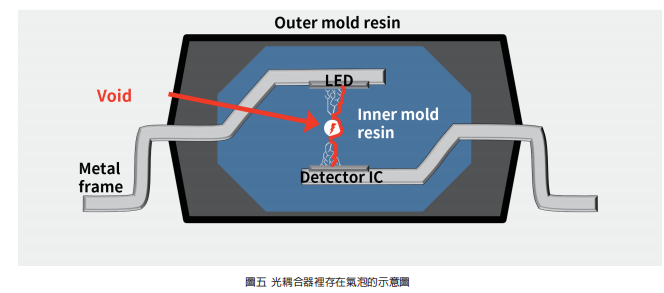

光耦合器与数字隔离器被应用于各种需要隔离的环境中。当隔离的高电压跨越含有气泡或裂缝的绝缘材料时，就可能会有足够高的分压在气泡或裂缝上，从而导致发生局部放电。经过长时间的劣化后，由于绝缘材料的绝缘失效而导致电压的隔离失效（如图五）。
