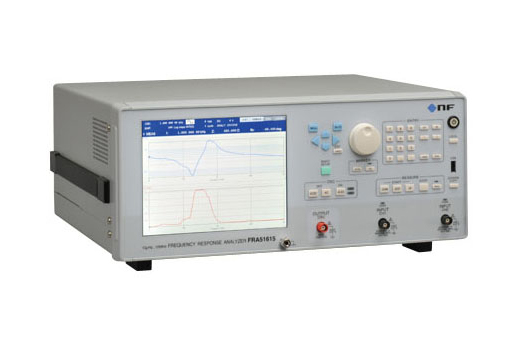

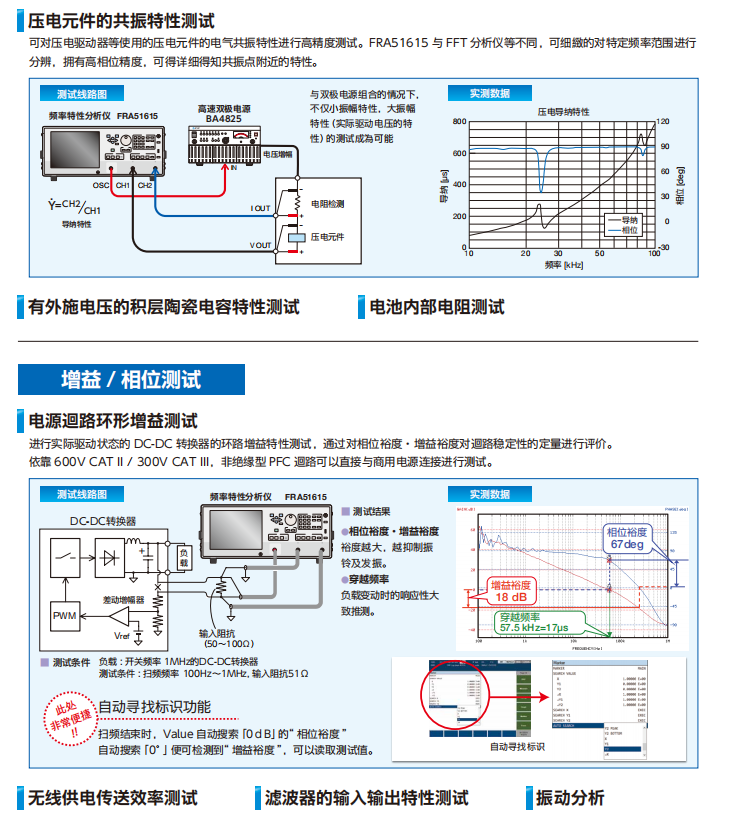

FRA51615与FFT分析仪等不同，可细致的对特定频率范围进行分辨，拥有高相位精度，可得详细得知共振点附近的特性。
产品特点
测试频率范围：10 μHz~ 15 MHZ
测试速度：0.5 ms/point
基本准确度增益：±0.01 dB相位 ±0.06°
隔离/更大输入电压：600 V CAT I / 300 V CAT II
冒更大测试电压：600 Vrms
顺序测试
标记搜索功能
群延时测试
频率变化时相位控制
负载校正
端口延长功能
电位梯度消除功能
外部标准时钟 等
| 振荡器部分 | |
| 连接器 | 绝缘型BNC连接器(正面面板，OSC) |
频率 | 10 μHz～15 MHz 设定分辨率：10 μHz 精度：±10 ppm(内部基準时鐘使用时) |
| AC振幅 | 0～10 Vpk 设定分辨率：3位数或者0.01 mVpk两者更大一方 |
DC偏置 | -10V～+10V 设定分辨率：10 mV |
| 输出电阻 | 50 Ω±2%(1 kHz) |
更大输出 | 电 压 ± 1 0 V 电流±100 mA |
扫频 | 扫频密度：3～20,000 steps/sweep 扫频种类：可选择线性或log 扫频时间：最快0.5ms(每个频点) |
输出控制 | QUICK:瞬时设定电压或设為0V SLOW:约10秒间徐徐增减，设定电压或设為0V 0°相位的输出OFF功能 0°相位的频率变更功能 AC,DC同时ON/OFF及也可AC单独OFF 测试开始时自动ON,测试结束时自动OFF |
隔离 | 600V CATⅡ/300V CATⅢ (BNC Ground对框体) |
| 对框体容量 | 150 pF以下 |
DC BIAS OUT (背部) | DC偏置输出端在背部面板DC BIAS OUT 连接器设定时 连接器：BNC连接器 设定范围： -10V～10V 输出电阻：600Q±2% |
| 分析输入部分 | |
| 输入通道数 | 2通道(CH1,CH2) |
| 输入连接器 | 绝缘型BNC连接器 |
| 输入电阻 | 1MΩ±2%,并联时20 pF±5pF |
设定量程 | 10量程(30 m/100m /300 m /1/3/ 10/30/100/300/600Vrms)及自动 CH1,CH2独立设定 |
| 更大输入电压 | 600 VCATⅡ/300V CATⅢ |
| 更大测试电压 | 600 Vrms |
过压检测设定 | 0~600 Vrms (过压警示灯点亮，警报报警音，扫频测试中止) |
| 动态量程 | 140 dB(10 Hz～1 MHz) 80 dB(1 MHz~15 MHz) |
| IMRR | 隔离模抑制比 120 dB以上(DC～60 Hz) |
| 隔离 | 600V CATⅡ/300V CATⅢ BNC接地对框体 |
| 对框体容量 | 200 pF以下 |
