数据采集器 DAQ4070A-ES

每个系统最多可达120个通道；最快450通道/秒扫描速率；支持6位半的采样精度；可同时测试电压 (AC/DC)、电流(AC/DC)、电阻（2线和4线制)、应变、频率周期、电容、温度 (10种热电偶/热敏电阻)；有14种采集控制卡可选，满足不同的应用需求；配有 LAN、USB 、RS232/485和GPIB（选配） 接口，通讯接口丰富。

立即咨询 联系电话：0755-29126662

  • 每个系统最多可达120个通道；

  • 扫描速率更高可达450个通道/秒；

  • 支持6位半的采样精度；

  • 测量和转换14种不同的输入信号：直接测量温度 (RTD/热电偶/热敏电阻)、电压 (AC/DC)、电流(AC/DC)、应变、2线和4线制电阻、频率和周期、电容；

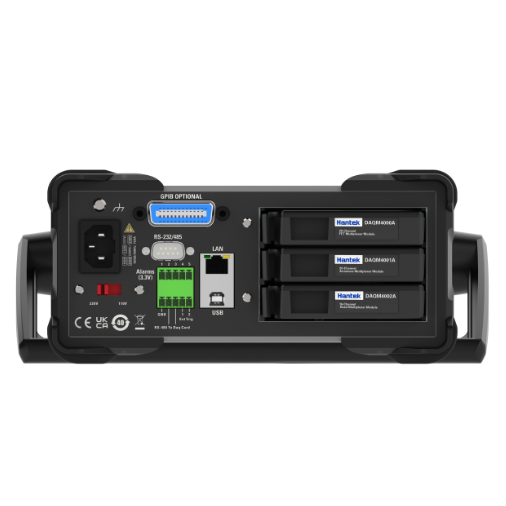

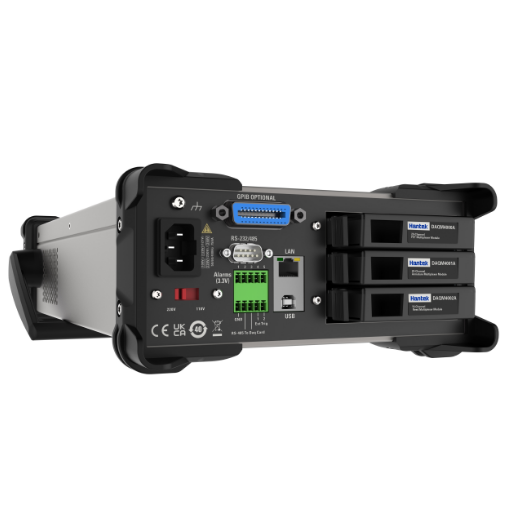

  • 接口丰富，配有 LAN、USB 、RS232/485和GPIB （选配）接口；

  • 基本DCV 精度0.003%；

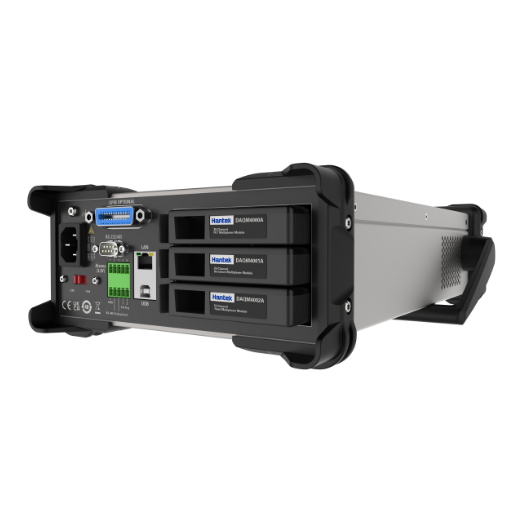

  • 主机单元内置3个控制模块，以满足不同的测量要求；

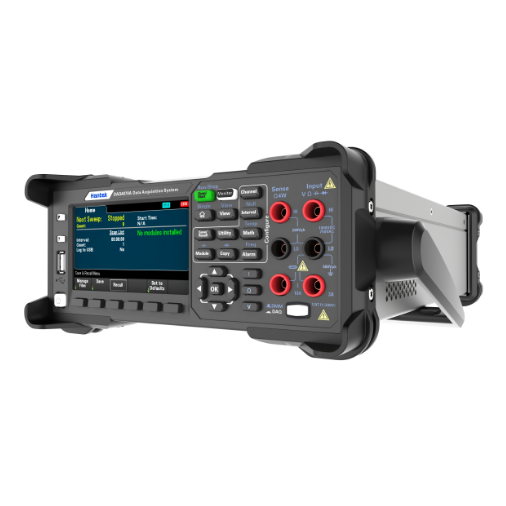

  • 4.3寸TFT液晶屏，方便以多种方式来轻松配置和显示测量结果；

  • 免费的PC软件，可以轻松配置和控制测试；

  • 支持在独立操作中复制/记录数据的USB存储。





数据采集器
每个系统最多可达120个通道；
高达450个通道/秒的扫描速率；
基本DCV 精度0.003%
多功能测量
测量和转换14种不同的输入信号：

直接测量温度值（热电偶、RTD和热敏电阻）、直流和交流电压、直流和交流

电流、2线和4线电阻、 频率和周期、电容和二极管、应变。

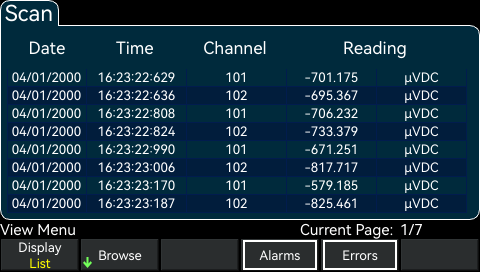

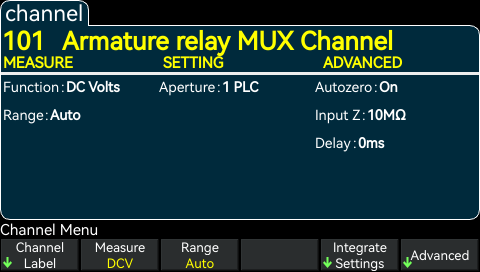

View功能
查看已扫描的存储器读数、数字化读数、警报队列或错误队列；
执行各种后处理测量以及对数字化读数进行电源分析

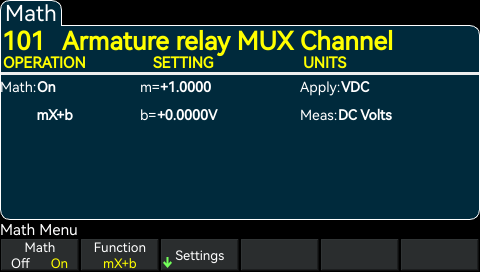

强大的数据处理能力
先进的独立数字万用表的功能和性能。

一年校准期内的0.003%的直流电压基本精度、 0.05%的交流电压基本精度、

0.01%的电阻基本精度。






开关模块

DAQM4000A

DAQM4001A

DAQM4002A

DAQM4003A

DAQM4004A

DAQM4005A

DAQM4008A

通道数

20

20+2

16

20（SPDT）

4×8（2线）

双1×4（50Ω）

40（1线）

扫描速度

450通道/秒

80通道/秒

80通道/秒




80通道/秒

开/关速度


120通道/秒

120通道/秒

120通道/秒

120通道/秒

60通道/秒

70通道/秒

AC/DC电压

√

√

√

×

×

×

√

热电偶

√

√

√

×

×

×

×

2线RTD

×

√

√

×

×

×

√

4线RTD

×

√

√

×

×

×

×

热敏电阻

×

√

√

×

×

×

√

AC/DC电流

×

√

×

×

×

×

×

频率/周期

√

√

√

×

×

×

√

2线电阻

√

√

√

×

×

×

√

4线电阻

√

√

√

×

×

×

×

电容

×

√

√

×

×

×

√

输入电压

120V

300V

300V

300V

300V

42V

300V

输入电流

0.02A

1A

50mA

1A

1A

0.7A

1A

输入功率

2.4W

50W

2W

50W

50W

50W

50W

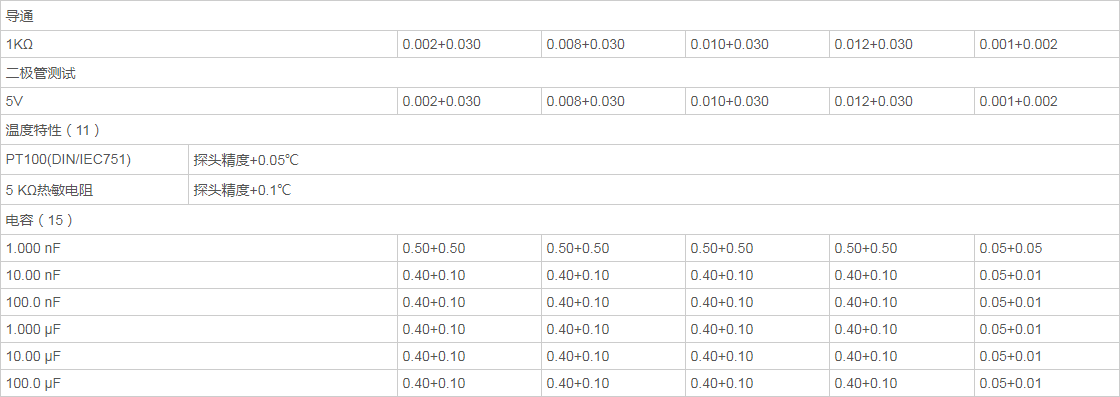

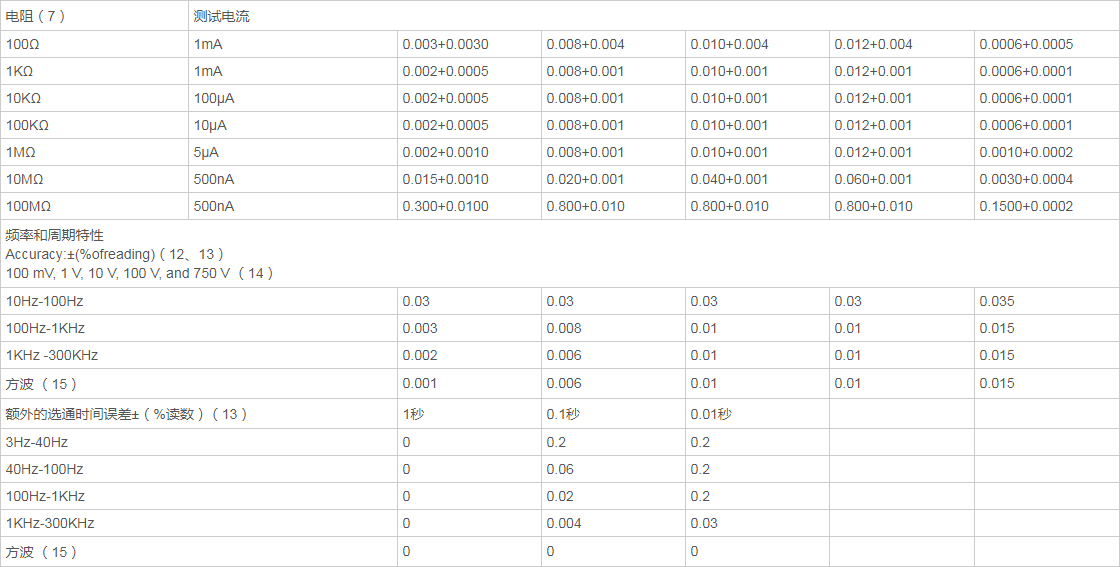

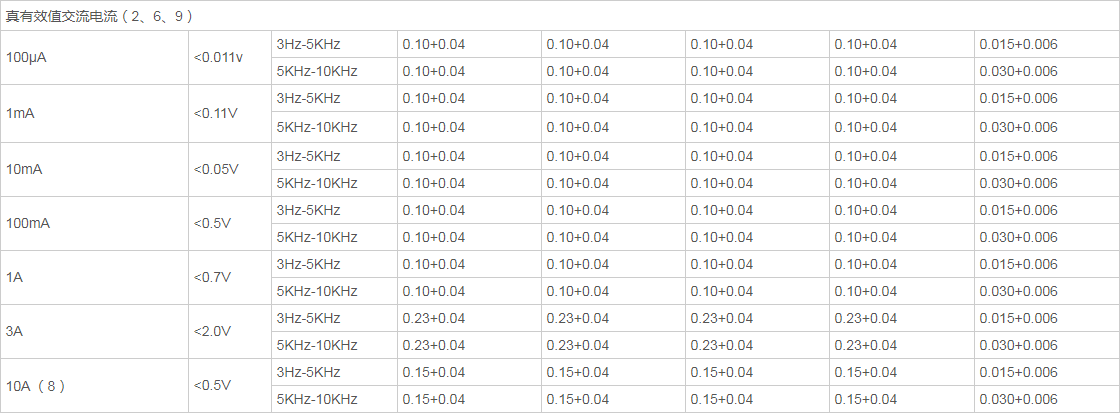

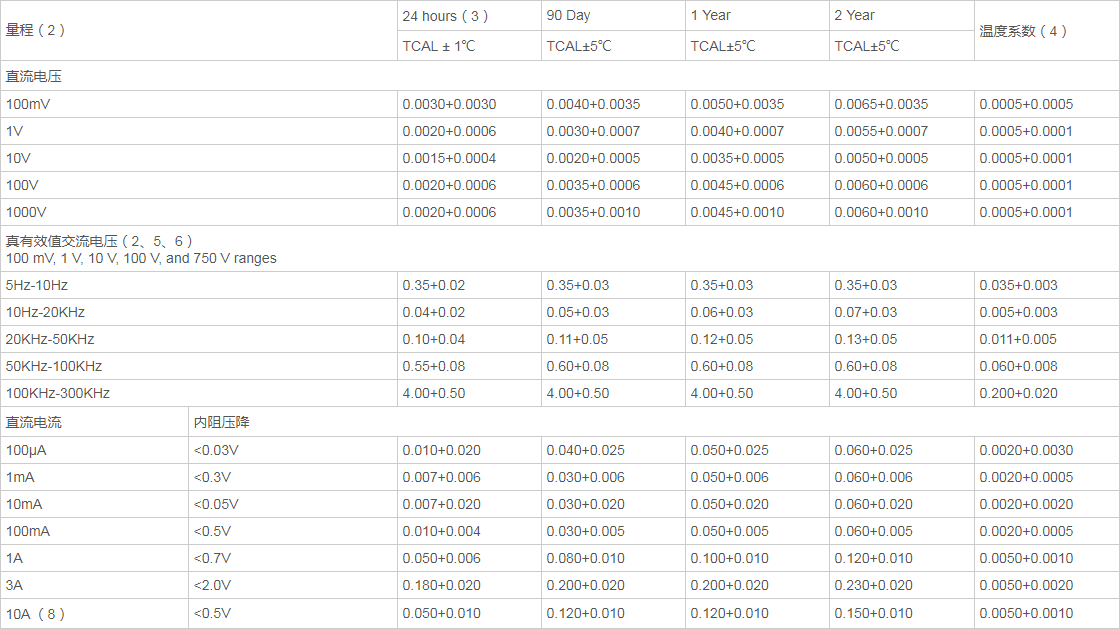

1.对于直流：技术指标在经过60分钟预热、积分时间段设为10或100PLC、启用自动归零时有效。对于交流：技术指标在经过60分钟预热、采用慢交流滤波和正弦波时有效。
2.除了1,000DCV、750ACV、10ADC、3AAC、10AAC和二极管测试之外，所有量程都有20%的过量程。
3.相对于校准标准。
4.在TCAL±5℃范围外，每1度（℃）都增加一个系数。
5.技术指标在正弦波输入>5%量程并且>1mVrms时有效。750ACV量程限制在8×107V-Hz范围内。如果输入信号频率＜50KHz且正弦波输 入为整个量程的1%至5%之间，那么指标需要增加额外的0.1%的额外误差，频率在50KHz至100KHz之间时，指标需要增加0.13%的额外误差。
6.低频性能：提供三种滤波器设置：3Hz、20Hz、200Hz。超过滤波器设置的频率已作规定，不会出现额外误差。
7.技术指标适用于4线或2线电阻测量（NULL归零）。如果没有NULL归零，2线电阻测量会增加0.2Ω的额外误差。
8.10A量程仅在前端连接器上提供。每个放大器增添2mA基级电流值，或输入电流>5Arms。
9.技术指标在正弦波输入>1.5%量程且>10μAAC时有效。
10.技术指标适用于在输入端处测得的电压。1mA测试电流是典型值。电流源的变动将会导致二极管结点的压降发生变化。
11.所选探头会限制实际的测量量程和测量误差。探头精度已包括所有的测量和ITS-90温度转换误差。PT100Ro可设为100Ω±5Ω，以消除原始的探头误差。
12.除非另作说明，技术指标在经过60分钟预热且具有正弦波输入时有效。技术指标适用于1s选通时间（7位）。
13.适用于正弦波和方波输入≥100mV时。对于输入信号为10mV至100mV，将指标乘以10（即为读数指标扩大10倍）。
14.幅度量程为10%至120%，低于750ACV。
15.方波输入指定为10Hz-300KHz。
