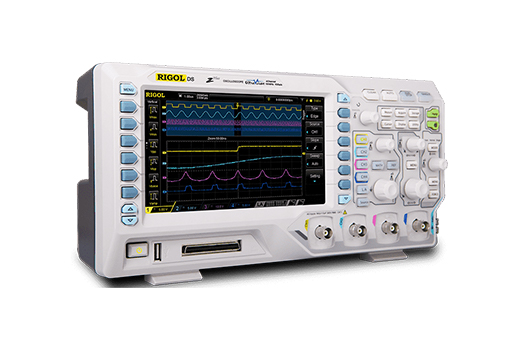

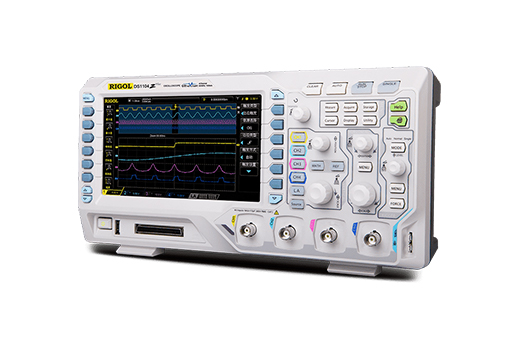

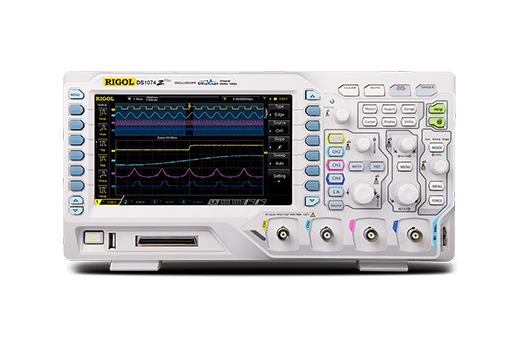

DS1000Z系列是针对最广泛的主流数字示波器市场的设计、调试、教育的需求而设计的高性能经济型数字示波器。其中，针对嵌入式设计和测试领域的应用而推出的混合信号数字示波器具备16个数字通道，允许用户同时测量模拟和数字信号。

产品特点

模拟通道带宽：100 MHz、70 MHz、50 MHz

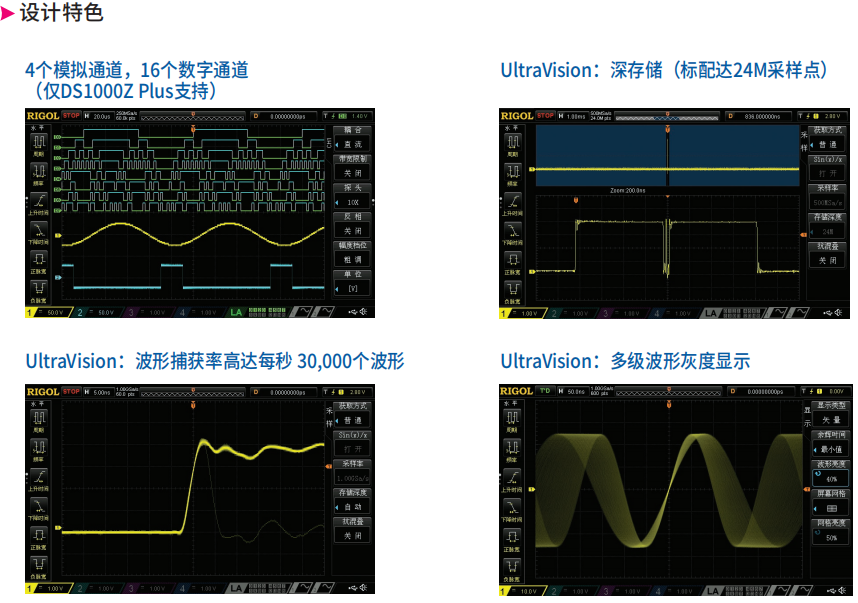

4个模拟通道，16个数字通道（仅DS1000Z Plus可支持）

实时采样率达1 GSa/s

标配存储深度达24 Mpts

波形捕获率达30,000个波形每秒

多达6万帧的硬件实时波形不间断录制和回放功能

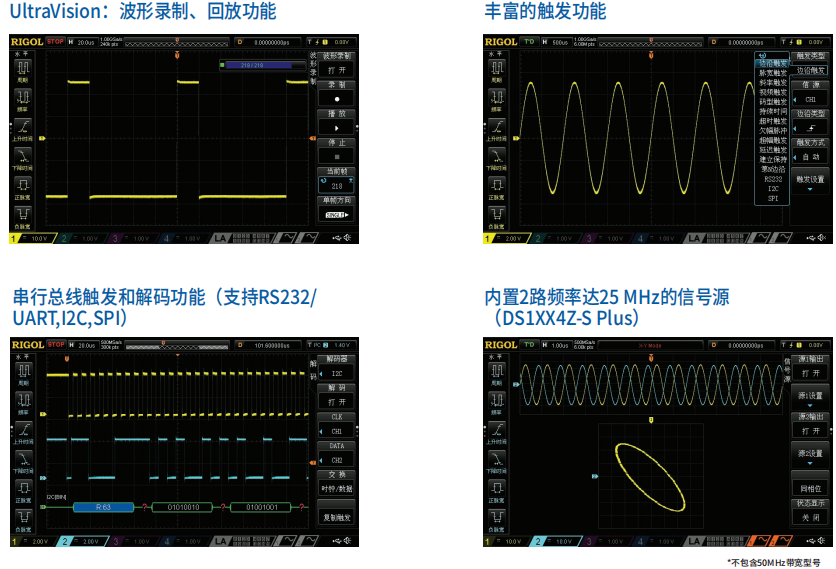

独创的UltraVision技术

丰富的触发和总线解码功能

低底噪声，垂直档位1 mV/div~10 V/div

内置25 MHz双通道函数/任意波发生器（仅带有信号源通道的数字示波器）

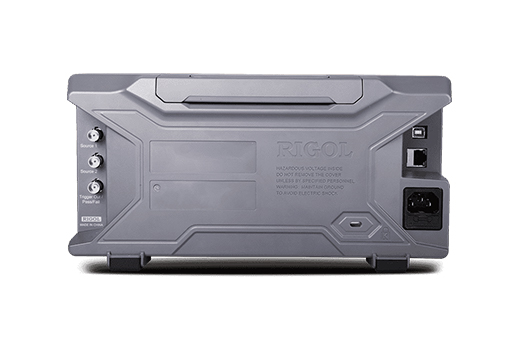

丰富的接口：USB Host&Device、LAN（LXI）、AUX

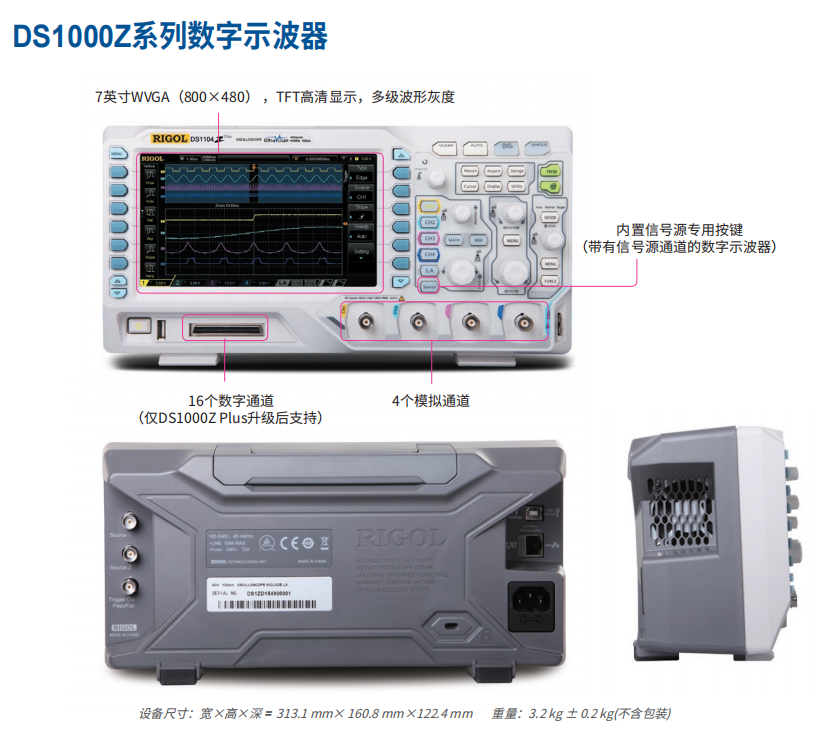

新颖精巧的工业设计，便捷的操作 7英寸WVGA（800×480）TFT液晶屏，多级波形灰度显示

型号	DS1054Z	DS1074Z Plus	DS1074Z-S Plus	DS1104Z Plus	DS1104Z-SPlus
示波器模拟带宽	50 MHz		70 MHz	100MHz
模拟通道数	4
数字通道数	无	DS1000Z Plus 可支持16个数字通道
更高实时采样率	模拟通道:1GSa/s(单通道)，500MSa/s(双通道)，250MSa/s(三/四通道) 数字通道:1GSa/s(8通道)，500MSa/s(16通道)
更大存储深度	模拟通道:24 Mpts(单通道)，12 Mpts(双通道)，6 Mpts (三/四通道)标配数字通道:24 Mpts (8 通道)，12 Mpts(16 通道)标配
更高波形捕获率	30,000 wfms/s
硬件实时波形不间断录制和回放功能	最多可录制 60,000帧
标配探头	所有型号都标配有4套带宽为150MHz的PVP3150无源高阻探头
内置双通道 25MHz信号源	无	有	无	有
