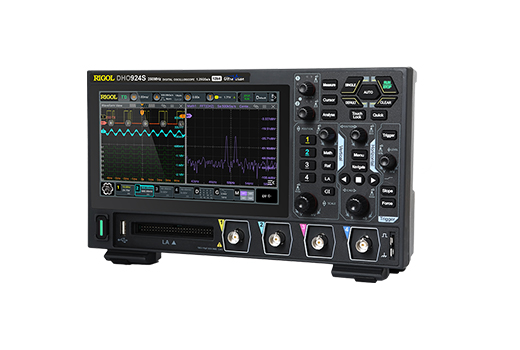

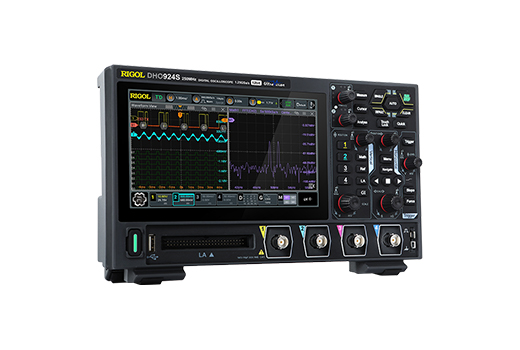

DHO900 系列示波器是普源精电全新推出的高性能经济型数字示波器。虽然体积小巧，却具有 1,000,000 wfms/s 波形捕获率（Ultra Acquire Mode），50 Mpts 存储深度，12 bit 高分辨率和低噪声等性能优势。

DHO900 支持 16 个数字通道，只需要一台设备即可对模拟和数字信号分析，满足嵌入式设计和测试应用。并且以入门级价格提供自动串行和并行总线分析，伯德图分析等功能，满足研发、教育、科研等领域的日常所需。

产品特点

超低本底噪声，信号更纯净，小信号无所遁形

全系列提供 12 bit 硬件高分辨率 • 更高 250 MHz 模拟带宽，4 个模拟通道

标配 16 个数字通道（需选购逻辑探头）

更高 1.25 GSa/s 实时采样率

更大 50 Mpts 存储深度

200 μV/div~10 V/div 垂直灵敏度范围

提供凝时获取模式（Ultra Acquire Mode），更高波形捕获率 1,000,000 wfms/s

支持 256 级灰度的数字实时荧辉功能

任意波形/函数发生器、伯德图分析、直方图、数字信号分析等多种功能于一身

支持波形搜索和导航功能，可快速定位信号异常

7 英寸 1024 * 600 高清触控显示屏

全新 Flex knob，带来更人性化的交互体验

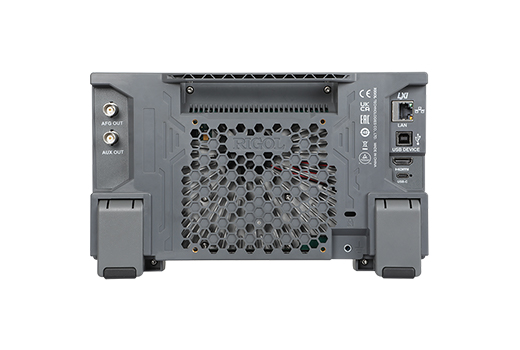

全系标配 USB Device&Host，LAN，HDMI 接口

新颖精巧的工业设计，便捷的操作

支持在线版本升级功能

产品特色

示波器

1,000,000 wfms/s 波形捕获率(Ultra Acquire Mode)，50Mpts 存储深度，12bit 高分辨率。

逻辑分析仪

标配16个数字通道，所有数字通道波形存储深度达25 Mpts，更高采样率625 MSa/s。

支持模拟通道和数字通道混合触发和解码，方便的数字通道操作。

任意波发生器(AFG)

标配单个波形输出通道，6种标准波形和自定义波形，波形更高频率25 MHZ。

采样率高达156 MSa/s，支持的调制信号输出。

协议分析仪

支持RS232/UART、I2C、SPI、CAN、LIN串行总线可以帮助工程师进行波形的深度分析，广泛应用于汽车电子和航空等领域。

伯德图(仅 DHO914S 和 DHO924S 型号标配

DHO900系列数字示波器通过控制内置的信号发生模块，产生指定范围的扫频信号，输出到开关电源电路进行环路分析测试。伯德图功能，支持查看在不同频率下系统的增益大小和相位变化。帮助工程师通过分析相位裕度和增益裕度快捷的判断系统是否稳定。

●Type-C供电接口

支持移动电源供电，现场测试更灵活。

型号	DHO914	DHO914S	DHO924	DHO924S
模拟带宽(-3 dB)	125 MHz		250 MHz
上升时间(10%~90%，典型值)	≤2.8ns		≤1.4ns
输入/输出通道数	4个模拟通道通道输入 16个数字通道输入(需选购PLA2216逻辑分析仪探头) 单通道任意波形/函数发生器(AFG)输出(仅S型号支持)
采样方式	实时采样
更大模拟通道采样率	1.25 GSa/s(单通道[1)，625 MSa/s(双通道[2)，312.5 MSa/s(全通道[3])
更大存储深度	50 Mpts (单通道[1) ，25 Mpts(双通道[2])，10 Mpts(全通道[3])
更高波形捕获率	30,000 wfms/s(向量模式，Vector Mode) 1,000,000 wfms/s(凝时获取模式，UltraAcquire Mode)
垂直分辨率	12 bit
硬件实时波形录制和回放	更高500,000帧
峰值检测	捕获最窄 1.6 ns的毛刺
显示屏尺寸和类型	7英寸多点触摸电容屏
显示分辨率	1024* 600
