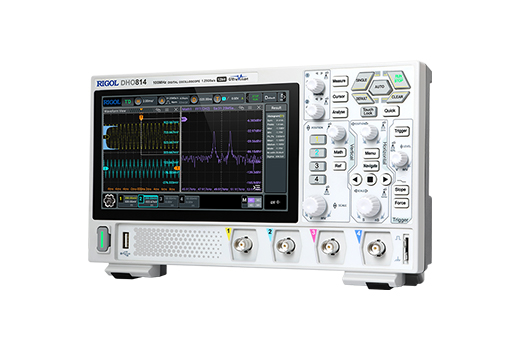

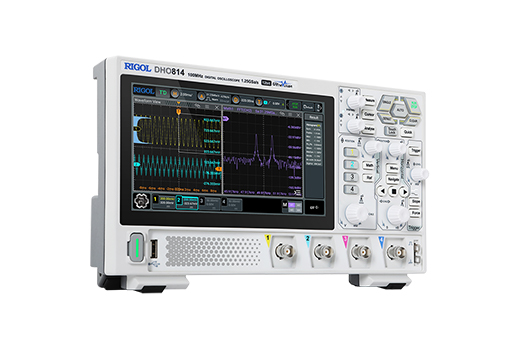

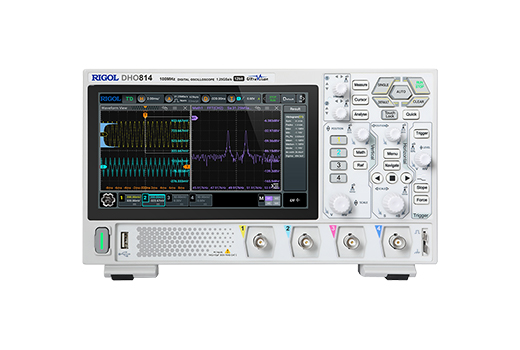

DHO800 系列示波器是普源精电全新推出的高性能经济型数字示波器。虽然体积小巧，却具有 1,000,000 wfms/s 波形捕获率（Ultra Acquire Mode），25 Mpts 存储深度，12 bit 高分辨率和低噪声等性能优势。 DHO800 系列数字示波器是针对最广泛的主流数字示波器市场的设计、调试、测试的需求而设计的全新经济型数字示波器。

产品特点

超低本底噪声，信号更纯净，小信号无所遁形

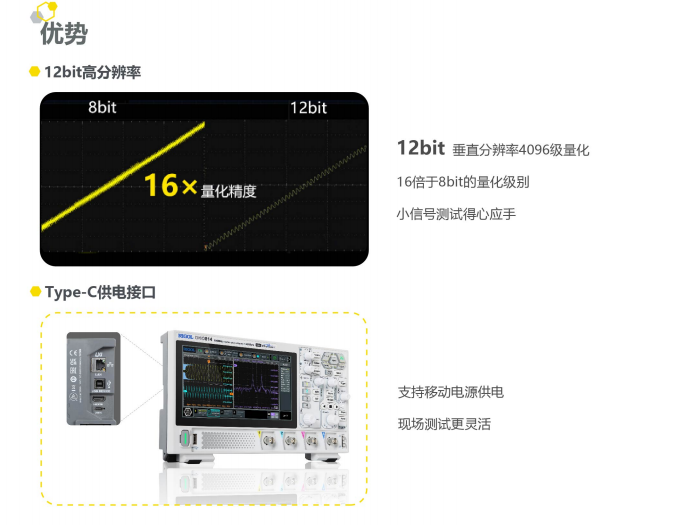

全系列提供 12 bit 硬件高分辨率

更高 100 MHz 模拟带宽，最多 4 个模拟通道，双通道型号标配外触发端口

更高 1.25 GSa/s 实时采样率

更大 25 Mpts 存储深度

500 μV/div~10 V/div 垂直灵敏度范围

提供凝时获取模式（Ultra Acquire Mode），更高波形捕获率 1,000,000 wfms/s

支持 256 级灰度的数字实时荧辉功能

支持波形搜索和导航功能，可快速定位信号异常

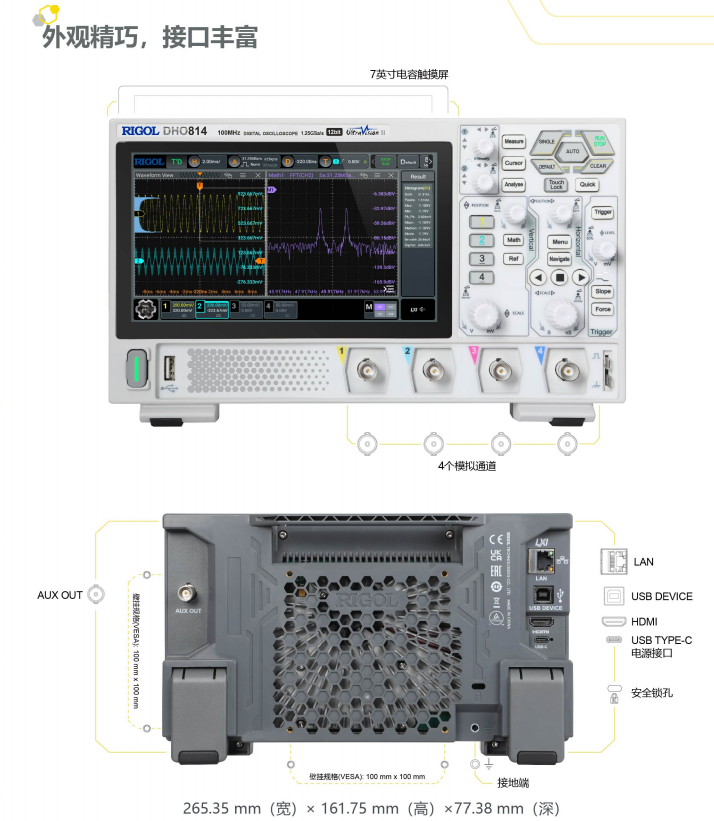

7 英寸 1024 * 600 高清触控显示屏

全新 Flex knob，带来更人性化的交互体验

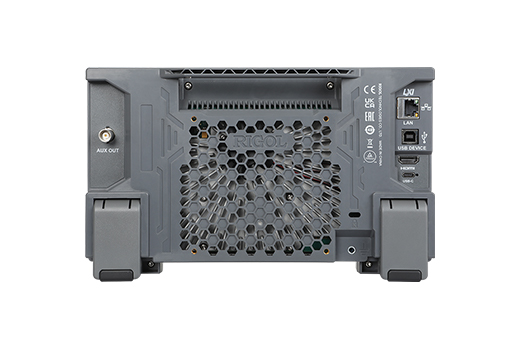

全系标配 USB Device&Host，LAN，HDMI 接口

新颖精巧的工业设计，便捷的操作

支持在线版本升级功能

型号	DHO802	DHO804	DHO812	DHO814
模拟带宽(-3 dB)	70 MHz		100 MHz
上升时间(10%~90%，典型值)	≤5 ns		≤3.5 ns
模拟通道数	2+EXT	4	2+EXT	4
采样方式	实时采样
更大模拟通道采样率	两通道型号:1.25 GSa/s(单通道1)，625MSa/s(全通道[3) 四通道型号:1.25 GSa/s(单通道[1)，625 MSa/s(双通道[2])，312.5 MSa/s(全通道[3])
更大存储深度	两通道型号:25 Mpts (单通道[1])，10 Mpts(全通道[3]) 四通道型号:25 Mpts (单通道[1)，10 Mpts(双通道[2])，1 Mpts(全通道[3])
更高波形捕获率	30,000 wfms/s(向量模式，Vector Mode) 1,000,000 wfms/s(凝时获取模式，UltraAcquire Mode)
垂直分辨率	12 bit
硬件实时波形录制和回放	更高500,000帧
峰值检测	捕获最窄 1.6 ns的毛刺
显示屏尺寸和类型	7英寸多点触摸电容屏
显示分辨率	1024* 600
