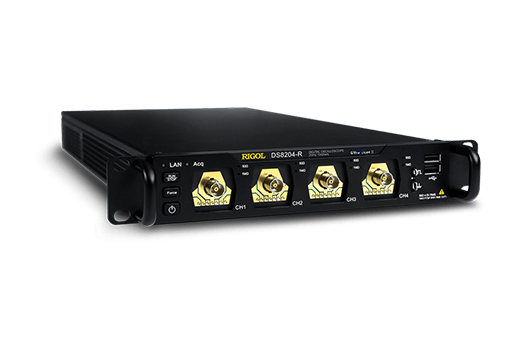

DS8000-R系列紧凑型示波器是基于 UltraVision II技术平台的中高端数字示波器。它具有紧凑的机架式结构设计， RIGOL自主知识产权的ASIC芯片和机身轻薄小巧。支持多机系统集成，机架式安装，远程系统级操控，满足工业自动化测试系统要求。DS8000-R系列示波器模拟通道带宽高达2 GHz，且具备多机同步触发能力，最多支持扩展512通道。为满足客户对系统集成测试中高速、多通道并行数据采集的需求，提供了的解决方案。

产品特点

模拟通道带宽：2GHz、1GHz和350MHz三种型号

实时采样率更高达10 GSa/s（DS8104-R/DS8204-R），5 GSa/s（DS8034-R）

4个模拟通道，1个EXT输入通道标配500Mpts存储深度

波形捕获率高于600,000个波形每秒低抖动，支持多机同步（<200 psRMS，典型值）

数字电压表、6位频率计和累加器、协议分析仪（选件）集6种独立仪器于一身，包括：示波器、频谱分析仪、任意波发生器（选件）

最多可扩展至512个通道，支持同步采集（可使用同步机进行多通道同步）

支持实时眼图和抖动分析软件（DS8104-R/ DS8204-R选件）

内置的电源分析软件（选件）

工作温度更低可达-40℃，可应用于特殊环境下的信号监测

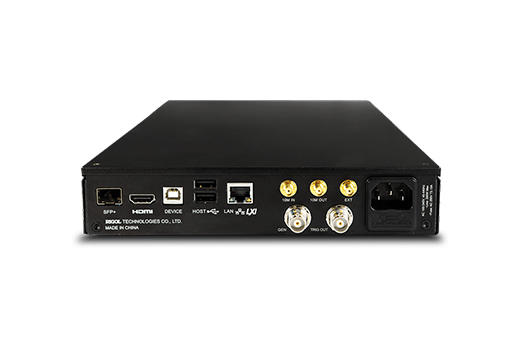

丰富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、10MHz In， 10MHz Out

支持Web Control远程命令操控

超薄设计体积小巧，高效利用机架空间，标配1U机架安装套件

提供软件开发工具包，满足用户根据特定场景的定制化二次开发

提供易用的现场多通道同步校准套件，保证多通道同步观测要求

产品尺寸

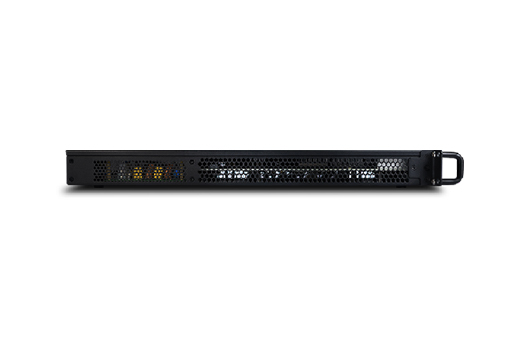

机身轻薄体积小巧，紧凑的机架式结构设计

机身超薄设计体积小巧:214 mm(宽)x43 mm(高)x 478 mm(深)

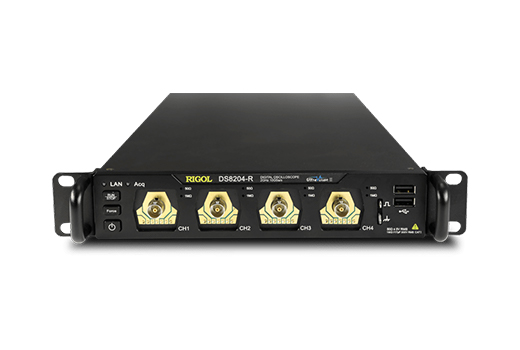

DS8000-R系列数字示波器，仅1U高度，半机架宽。单机提供四条模拟输入通道，一条EXT输入通道，和一条任意波形发生器输出通道。

DS8000-R系列数字示波器，支持机柜集成和工作台两种工作模式。其中单机提供脚垫、提手;多机集成提供玑架安装套件。无论在实验室环境还是在生产制造环境中，都能满足客户的使用习惯。

产品概览

型号	DS8104-R	DS8204-R	DS8034-R
模拟带宽(50 Ω,-3dB)]	1GHz	2 GHz	350MHz
模拟带宽(1M Ω,-3dB)	500 MHz	500 MHz	350MHz
50Ω下计算出的上升时间 (单通道模式,10%-90%,典型值)	≤350 ps	≤225ps	≤1ns
更大模拟通道采样率	10 GSa/s(单通道),5 GSa/s (半通道[2]),2.5 GSa/s(全部通道) 5 GSa/s(单通道),5 GSa/s(半通注:全部通道打开时采样率为2.5GSa/s,模拟带宽更高1 GHz。道),2.5GSa/s(全部通道)
峰值检测	捕获最窄400 ps的毛刺捕获最窄800ps的毛刺
输入/输出通道数	4个模拟通道输入 1个EXT通道输入 1通道任意波形发生器输出(需购买DS8000-R-AWG选件)
采样方式	实时采样
更大存储深度	模拟通道:500 Mpts(单通道),250Mpts(半通道(2),125 Mpts(全部通道)
更高波形捕获率B]	600,000 wfms/s
硬件实时波形录制和回放	≥450,000 wfms(单通道)
