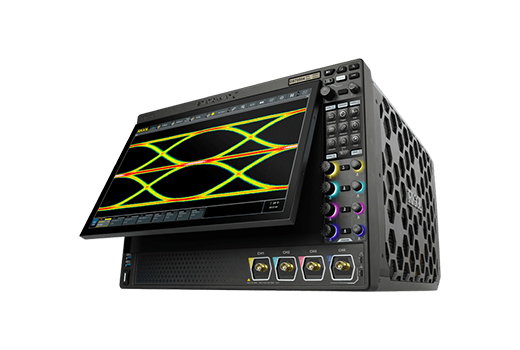

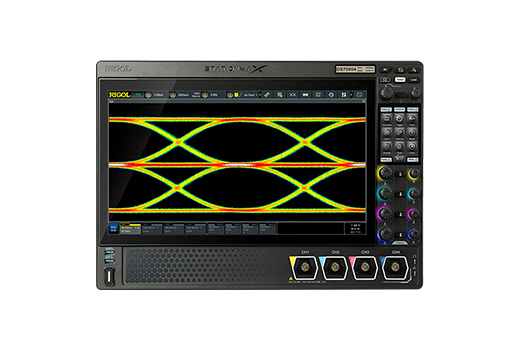

DS70000 系列数字示波器充分发挥了 RIGOL 自主设计的“凤凰座”示波器专用芯片组卓越性能，实现了最 高 20 GSa/s 采样率、5 GHz 带宽。依赖 RIGOL 独创的 UltraVison III 全新技术平台，实现了 100 万次/秒 刷新率、2 Gpts 存储深度、8 bit ~ 16 bit 可调分辨率模式，各项指标均达到业界领先水平。除了硬件指标 的提升，DS70000 系列数字示波器还配备了倾角自动可调的 15.6 英寸的高清触控大屏和高清智控反馈键盘 等多种人性化设计，为用户带来非凡的人机交互体验。
DS70000 系列数字示波器充分发挥了 RIGOL 自主设计的“凤凰座”示波器专用芯片组卓越性能，实现了最 高 20 GSa/s 采样率、5 GHz 带宽。依赖 RIGOL 独创的 UltraVison III 全新技术平台，实现了 100 万次/秒 刷新率、2 Gpts 存储深度、8 bit ~ 16 bit 可调分辨率模式，各项指标均达到业界领先水平。除了硬件指标 的提升，DS70000 系列数字示波器还配备了倾角自动可调的 15.6 英寸的高清触控大屏和高清智控反馈键盘 等多种人性化设计，为用户带来非凡的人机交互体验。
产品特点
通道数：4 个模拟通道，1 个 EXT 通道
模拟通道带宽：更高 5 GHz
更高实时采样率：20 GSa/s
更高存储深度：2 Gpts
波形捕获率：> 1,000,000 wfms/s
垂直灵敏度范围：1mV/div~10V/div（1MΩ），1mV/div~1V/div（50Ω）
时基范围：50 ps/div~1000s/div
多达 200 万帧的硬件实时波形不间断录制和回放功能

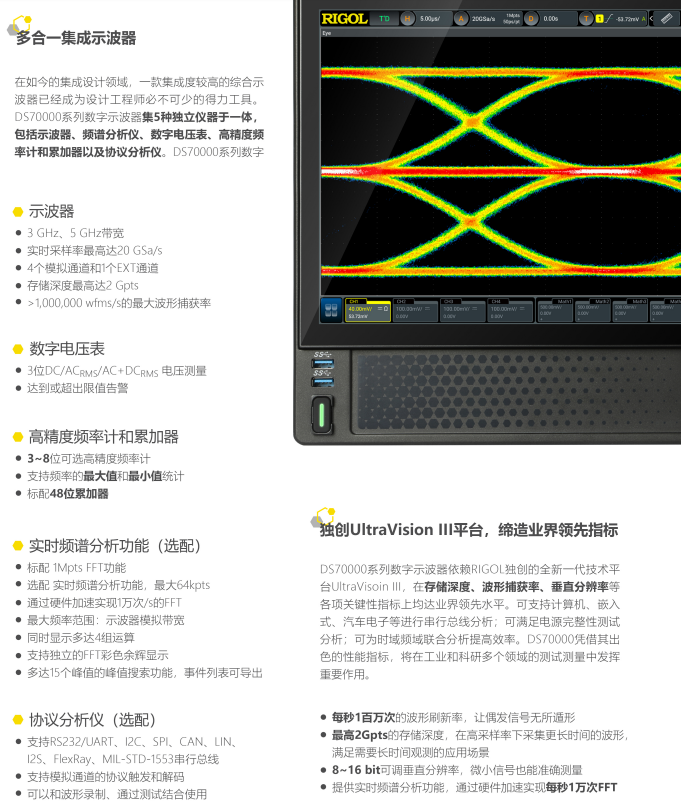

集 5 种独立仪器于一身，包括：示波器、频谱分析仪（选配）、数字电压表、8 位频率计和累加器、协议 分析仪（选件）
丰富的触发功能：边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保 持、第 N 边沿、RS232、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553
丰富的串行总线解码功能（选配）：RS232、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553、 CAN-FD，支持 4 个解码通道
多达 41 种波形参数自动测量，更提供全内存硬件测量功能
多种数学运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、 AX+B、低通滤波、高通滤波、带通滤波、带阻滤波，内置 FFT 分析和峰值搜索功能
支持选配实时眼图和抖动分析功能（选件）
独创 UltraVision III 技术平台

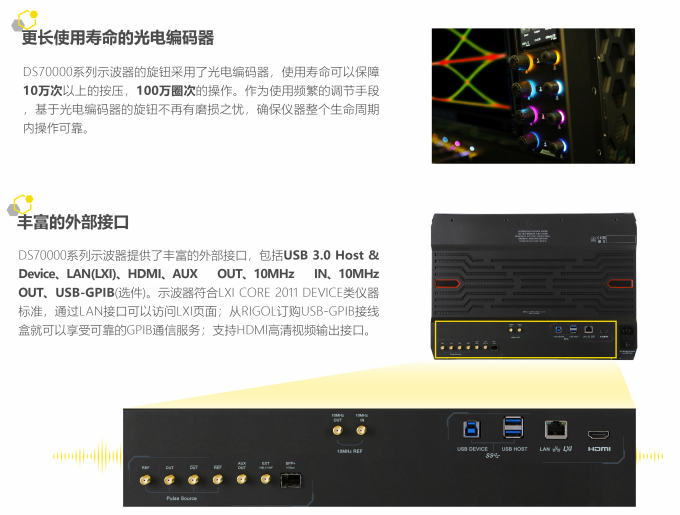

丰富的接口：USB Host & Device、LAN（LXI）、HDMI、AUX OUT，支持 Web Control 远程控制

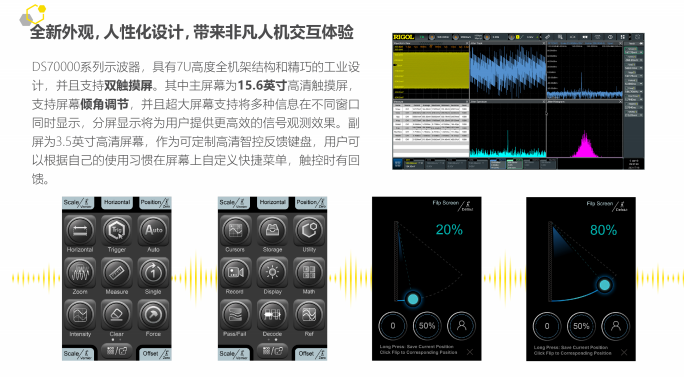

15.6 英寸的高清多点触控大屏，可以电动调节屏幕的倾角，灵活的屏幕支持多窗口分屏显示
旋钮采用光电编码器，使用寿命可以保障 10 万次以上的按压，100 万圈次的旋转操作，使用寿命大幅度 提升
高清智控反馈键盘，客户可以根据自己的使用习惯自定义快捷菜单
电子标牌显示产品的型号及主要参数，并随选件升级刷新，显示内容可保持 20 年
支持在线版本升级功能
选配 7GHz 带宽的有源差分探头 PVA8700
产品优势
| 型号 | DS70504 | DS70304 |
| 模拟带宽(50Ω，-3dB)[1] | 5 GHz | 3 GHz |
| 模拟带宽(1MΩ，-3dB) | 500 MHz | |
| 50Ω下计算出的上升时间(半通道模式[110%-90%，典型值) | ≤108ps | ≤130ps |
| 输入通道数 | 4个模拟通道输入 1个EXT通道输入 | |
| 采样方式 | 实时采样 | |
| 更大模拟通道采样率 | 半通道[1:20 GSa/s 全通道[2: 10 GSa/s | |
| 更大存储深度 | 标配:500 Mpts，选配:4 Gpts[1] 选配:2 Gpts (半通道1) ，1 Gpts(全通道[2]) | |
| 更高波形捕获率[3] | >1,000,000 wfms/s | |
| 垂直分辨率 | 可调8 bit ~ 16 bit | |
| 硬件实时波形录制和回放 | 更高2,000,000帧(半通道[1]) | |
| 峰值检测 | 捕获最窄 200 ps的毛刺 | |
