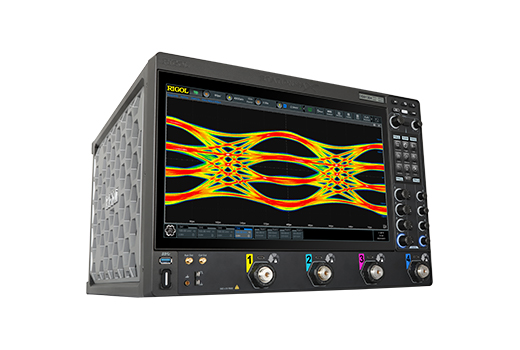

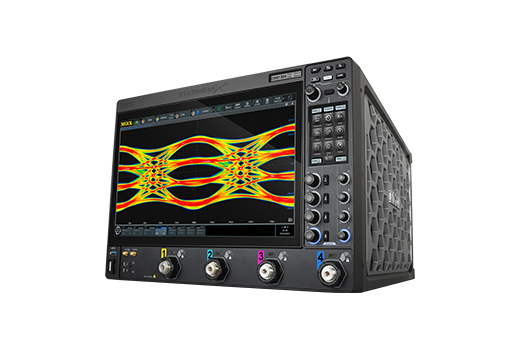

DS80000 系列高带宽实时数字示波器是 RIGOL 自主研发的第八代数字示波器，提供更高 13 GHz 模拟带宽，更高 40 GSa/s 实时采样率，实时模式下更高 250,000 wfms/s 波形捕获率，存储深度高达 4 Gpts，支持多种协议一致性分析功能，帮助您应对高速设计中的故障排除和验证难题。

产品特点

搭载 RIGOL 全新自研核心模组

通道数：4 个模拟通道，1 个 EXT 通道

模拟通道带宽：更高 13 GHz

更高实时采样率：40 GSa/s

更高存储深度：4 Gpts（选配）

更高波形捕获率：250,000 wfms/s

垂直分辨率：8 bits~16 bits 可调

垂直灵敏度范围：1mV/div 至 1V/div（50Ω）

时基范围：20ps/div~1ks/div

集多种独立仪器于一身，包括：示波器、数字电压表、8 位频率计和累加器、协议分析仪（选件）

丰富的触发功能：区域触发、边沿、脉宽、斜率、视频、码型、持续时间、超时、欠幅脉冲、超幅、延迟、建立保持、第 N 边沿触发、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553

丰富的串行总线解码功能（选配）：RS232/UART、I2C、SPI、CAN、CAN-FD、FlexRay、LIN、I2S、 MIL-STD-1553、USB2.0，支持 4 个解码通道

支持以太网、USB2.0 等多种协议一致性分析功能（选件）

多达 41 种波形参数自动测量，更提供全内存硬件测量功能

多种数学运算：加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、 AX+B、低通滤波、高通滤波、带通滤波、带阻滤波，内置峰值搜索功能

支持选配实时眼图和抖动分析功能（选件）

多达 2,000,000 帧的硬件实时波形不间断录制和回放功能

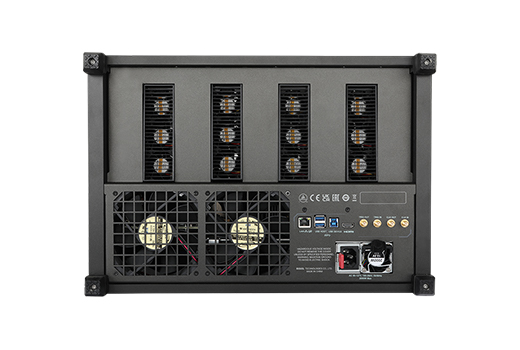

丰富的接口：USB Host & Device、LAN（LXI）、HDMI、AUX OUT，支持 Web Control 远程控制

15.6 英寸的高清多点触控大屏，可以电动调节屏幕的倾角，灵活的屏幕支持多窗口分屏显示

旋钮采用光电编码器，使用寿命可以保障 10 万次以上的按压，100 万圈次的旋转操作，使用寿命大幅度提升

高清智控反馈键盘

支持在线版本升级功能

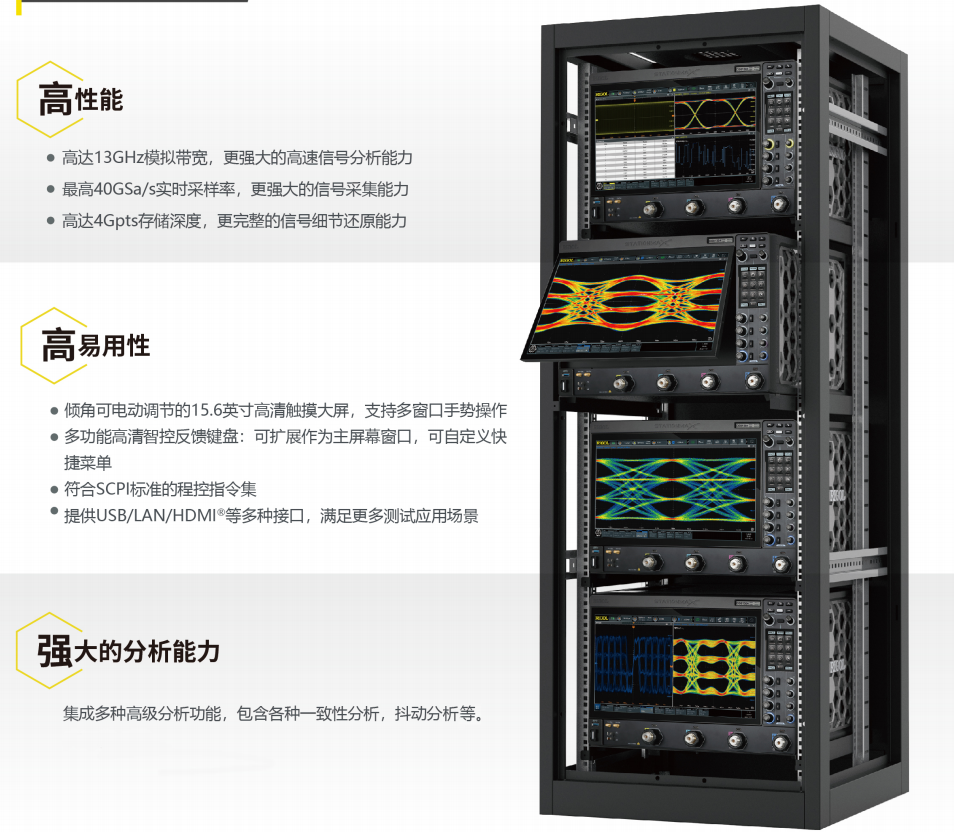

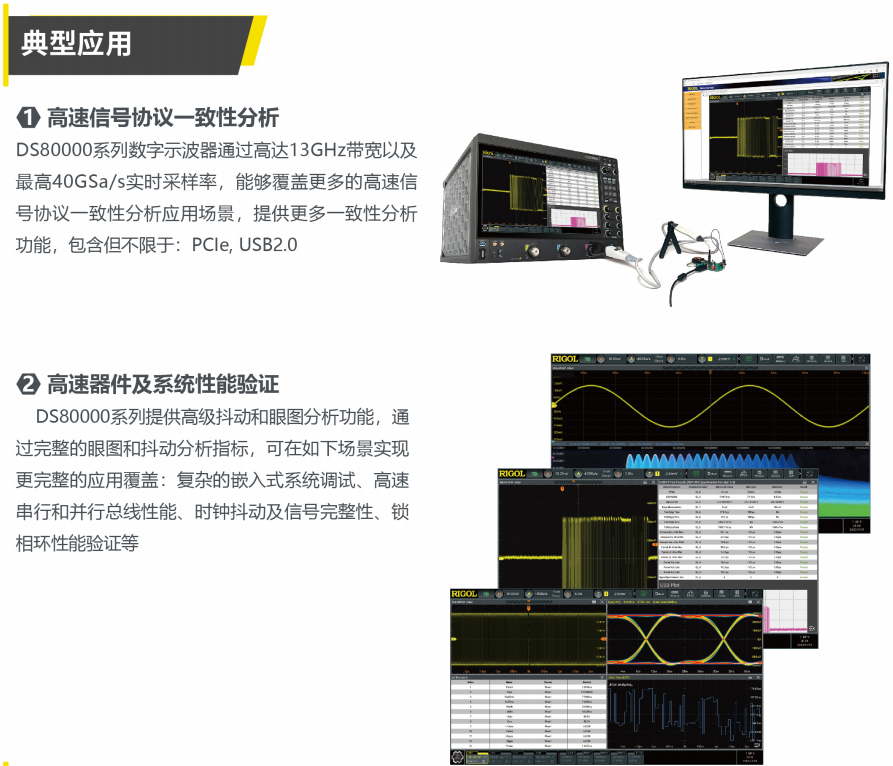

产品优势

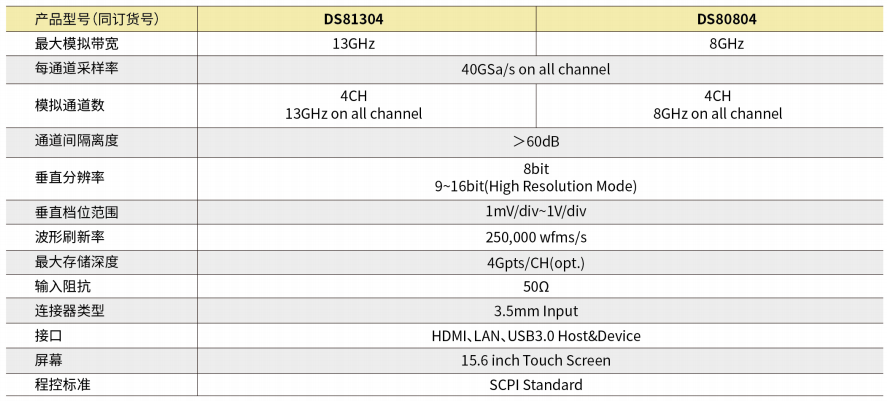

DS80000选型表

产品参数

型号	DS80804	DS81304
模拟通道数	4CH	4CH
更大模拟带宽	8 GHz[1]	13 GHz[1]
总采样率	160GSa/s	160GSa/s
通道采样率	40 GSa/s[1]	40 GSa/s[1]
更大存储深度	标配:500 Mpts，选配:4 Gpts[1]
采样方式	实时采样
上升时间	≤55ps (8GHz);≤33ps (13GHz)(输入阻抗 50Ω，10%-90%，典型值)
更高波形捕获率	250,000 wfms/s
垂直分辨率	8 bits~16 bits 可调
硬件实时波形录制和回放	更高 2,000,000帧
峰值检测	捕获最窄 100ps 的毛刺
显示屏	主屏幕:15.6英寸多点触摸电容屏，支持电动翻转副屏幕:3.5英寸多点触摸电容屏，支持触摸振动反馈
显示分辨率	主屏幕:1920x1080，副屏幕:480x320

产品概览

型号	MSO8000/A	DS70000	DS80000
模拟通道	4	4	4
数字通道	16	无	无
模拟带宽	600 MHz~3 GHz	3 GHz~5 GHz	8 GHz~13 GHz
更大采样率	10 GSa/s	20 GSa/s	40 GSa/s
更大存储深度	500 Mpts	2 Gpts (选配)	4 Gpts(选配)
波形捕获率	>600,000 wfms/s	>1,000,000 wfms/s	>250,000 wfms/s
更大波形录制帧数	450,000帧	2,000,000帧	2,000,000 帧
显示器	10.1英寸多点触控电容屏	15.6英寸多点触摸翻转屏	15.6英寸多点触摸翻转屏
硬件模板测试	标配	标配	标配
任意波形发生器	2 CH,25 MHz(选配)	无	无
数字电压表	标配	标配	标配
硬件计数器	6位频率计+累加器	8位频率计+累加器	8 位频率计+累加器
搜索和导航	支持列表显示	无	支持列表显示
电源分析	内置 UPA(选配)+PC	无	无
实时眼图	选配	选配	选配
抖动分析	选配	选配	选配
协议一致性分析	无	USB2.0(选配)、LAN (选配)	USB2.0(选配)、LAN (选配)
串行协议分析(选配)	RS232/UART、12C、 SPI、CAN、LIN, FlexRay、12S、MIL- STD-1553	RS232/UART、12C、 SPI、CAN、CAN-FD、 LIN、FlexRay、12S、MIL- STD-1553	RS232/UART、12C、 SPI、CAN、CAN-FD、 FlexRay、LIN、I2S、MIL- STD-1553、USB2.0
波形彩色余辉	标配	标配	标配
直方图	标配	无	标配
FFT	FFT，标配	FFT，标配	FFT,标配
MATH	同时显示4个函数	同时显示4个函数	同时显示4个函数
连通性	标配:USB、LAN、HDMI	标配: USB、LAN、HDMI	标配: USB、LAN、HDMI
