概述

CPL系列产品是一款能够同时测量直流和交流的电流探头。提供两个量程切换，根据电流大小选择合适量程。具有自动调零功能，使用方便。可使用电池供电或者外部电源供电。带有电源和电池低电压报警指示灯，过载报警声。标准的BNC输出接口,方便和示波器等其它设备的连接，可使用BNC转双香蕉插头连接万用表测量AC和DC电流。通常用于工频测量﹑电机驱动﹑电源等场合。

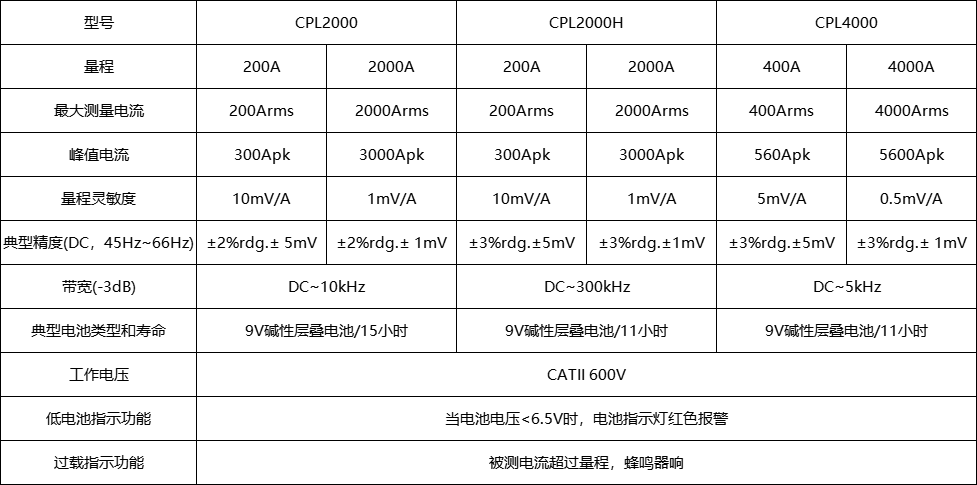

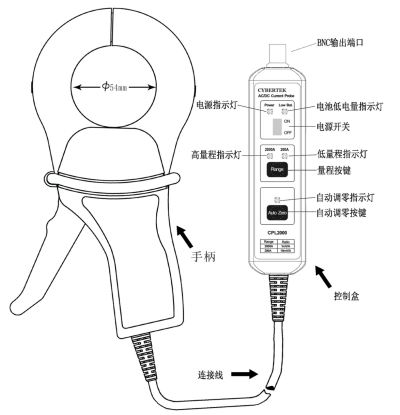

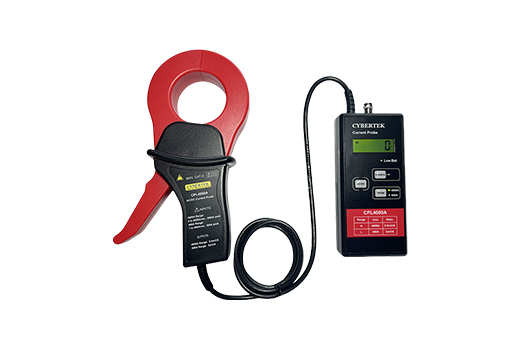

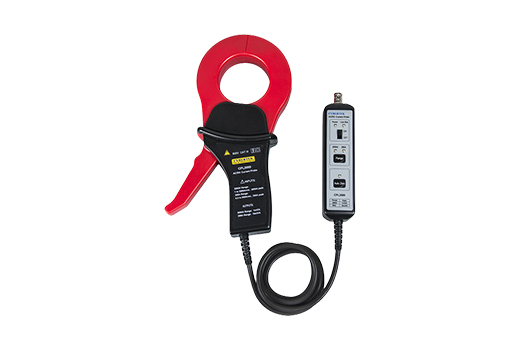

探头各部分介绍

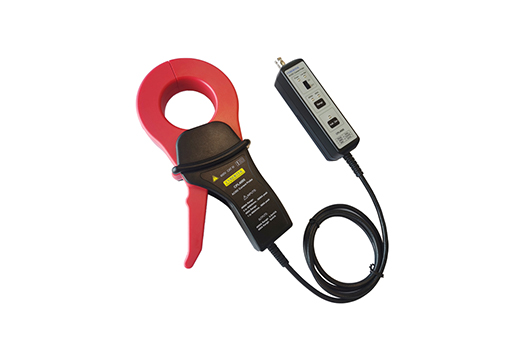

探头主体

电源开关

电源指示灯：电源开关ON状态，电源指示灯点亮绿色。

电池低电量指示灯：当电池电压低于6.5V时，电源指示灯点亮红色，提示更换电池。

量程按键：量程切换按键。

量程指示灯：指示当前量程选择。

自动调零按键：为了能够测量，测量之前需要调零可以避免地球磁场，温漂等环境因素的影响。

调零指示灯：调零时点亮为绿色，调零结束后熄灭。

钳口：测量电流钳口，被测导线更大直径54mm。

外部供电插口：外部DC供电

电池盒：电池使用常规的9V碱性电池，更换电池时，要求电流探头未连接被测导体和示波器，开关处于OFF位置。

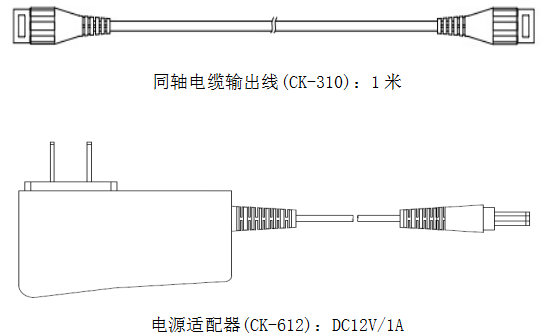

附件说明

使用方法

将示波器的耦合方式设置为DC；示波器输入阻抗设置为1MΩ；为方便读数，可以把示波器的显示单位由电压改为电流显示。设置相应的衰减倍数，比如探头选择2000A档位（1mV/A），示波器设置1000X，选择200A档位（10mV/A），示波器设置100X；通过标配的双端BNC同轴线缆将探头BNC输出接口与示波器的输入端连接。

电压开关打到ON位置，电源指示灯点亮为绿色。

根据测试电流大小，通过按键选择合适的量程。

按下自动调零按键，实现探头自动调零。调零成功后，蜂鸣器会发出“滴滴”两声；否则发出“滴”一声长响，表示调零失败。注意外界的磁场可能对本探头的直流零位有轻微的影响，调零完成后请不要再挪动。

打开电流探头的钳口并夹住被测导体。导体在钳口中间，测试精度更高。注意：电流探头钳口有方向指示，被测电流流向和方向指示相同时输出正。

适当的调节示波器垂直灵敏度以获得稳定的波形。示波器设置DC耦合时，将同时看到电流的DC和AC分量；设置AC耦合时，只能看到AC分量。

维护

在产品保修期内且正常使用情况下，由于产品本身质量问题引起的故障同时未经拆修，本公司将负责给予免费维修。

钳口：保持钳口干净整洁，长时间使用后，如果钳口有污垢，可用柔软的布配合酒精擦拭去除污垢。不要把钳口放在潮湿的环境下保存，更不能直接接触到水。

手柄：请用干净的布或者海绵把手柄擦拭干净。请勿用水，可用少量的酒精去除污垢并烘干处理。

为了保证产品的性能，每年可进行一次检查或者校准。

异常时的处理方法
