产品概述

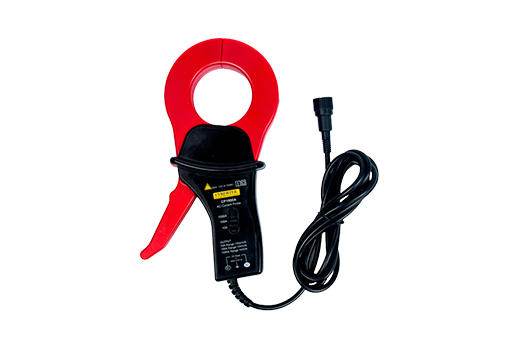

CP1000A电流探头用于交流电流测量，被测电流达到1000A有效值，2000A的峰值电流，带宽到100kHz。钳口直径约54mm；标准的BNC输出接口，可接任何厂家示波器；3个量程可切换，方便小电流测量；增加可选配件BNC转香蕉插座，可实现和数字万用表的连接。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。

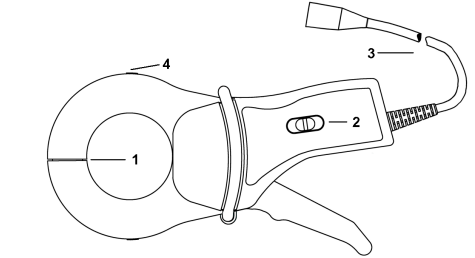

产品及附件说明

1. 钳口：夹住被测导线，直径54mm

2. 量程选择：提供10A(100mV/A),100A(10mV/A),1000A(1mV/A) 3个量程

3. 输出线：约2米，标准的BNC输出接口

4. 电流指示方向：电流方向，按照电流方向流过电流，输出为正，否则为负

选件说明

操作步骤

连接探头到示波器或者其它测量设备，并正确设置相关参数；

探头接入到被测电路，确保电路在关机情况下操作；

被测电路开机工作，进行正确测量；

测量完毕后，先关闭被测电路，再取下探头，并保管好。

注意

确保产品在额定电压和额定电流范围内使用。

探头在使用过程中不要打开外壳和试图接线。

不要在潮湿或易燃易爆的环境使用。

使用前保证仪器的干燥和清洁。

如产品出现问题，请及时与我公司联系。请不要擅自打开外壳维修，以免发生意外。

必须严格遵守以下安全注意事项。如果不按照该说明书使用的话，有可能会损害机器和造成人身伤害。此外，因违反注意事项进行操作所产生的问题，本公司概不负责。

量程		10A	100A	1000A
连续电流		10Arms	100Arms	1000Arms
峰值电流		30Apk	300Apk	2000pk
电流传输比		100MApk	10MApk	1MApk
带宽		10Hz~100kHz
上升时间		≤3.5μs
精度*	0.1A...1A	≤2%
	1A...10A	≤1%
	10A...100A	≤0.5%
	100A...1000A	≤0.3%
位置对精度影响		0.2%(典型值)
钳口直径		54mm
输出接口		BNC
输出线长度		2米
安全等级		60OV CATIII
工作温湿度		-10℃~55℃,80% or less
保存温湿度		-40℃~70℃,80% or less
工作海拔高度		2000m
尺寸(长宽高)		21611545mm
重量		695g

（*精度：0.1A...10A校准频率是1kHz；10A...1000A校准频率是50Hz）

CP1000A 低频交流电流钳(20220909).docx

低频交流电流探头（AC） CP1000系列
