概述

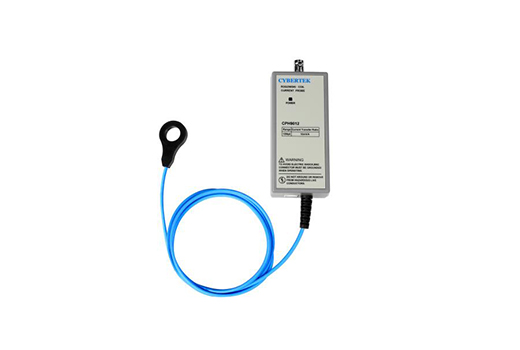

CPH9000系列罗氏线圈高频电流探头是仅测试AC电流信号的高频电流探头，具有高带宽，高精度（典型值2%）等特点。带宽高达100MHz，标准的BNC输出接口，很方便实现与示波器，数据采集器等连接，观测电流波形；USB供电接口设计，使用更加灵活方便；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

应用

IGBT、MOSFET管电流测量

测量电流中的谐波组成

检测高频正弦电流波形

半导体开关的电流

电容放电测试，纹波测量

监测谐波、功率以及电能质量

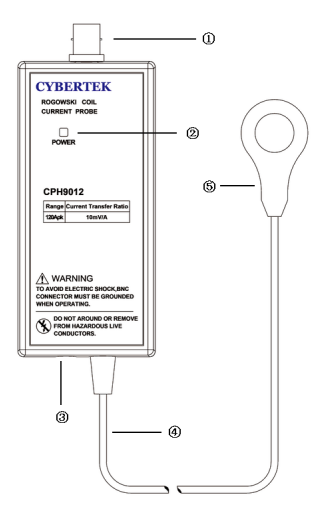

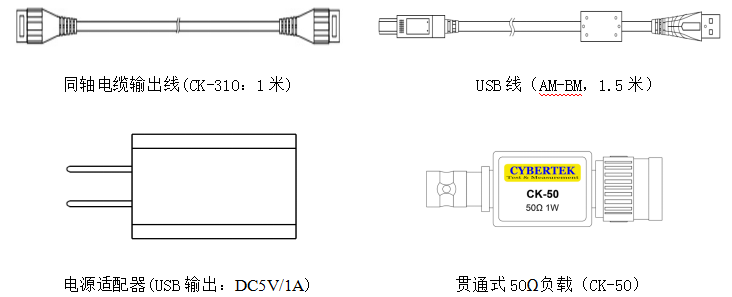

产品及附件说明

信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等。

2）电源指示灯：通电后，该指示灯亮为绿色。

3）USB 5V供电接口：标准USB（B型）接口，标配USB供电连接线。

4）连接线：标准为1.5米，可根据用户需求定制。

5）电流探头传感器：传感器单元，被测导线穿过电流环，实现电流测量。

操作方法

探头与示波器或者其它测量仪器连接时，要求示波器或者其它测量仪器有参考地且输入阻抗设置为50Ω；根据探头灵敏度指标设置示波器衰减比例:例如CPH9012灵敏度为10mV/A，示波器设置100X;CPH9060灵敏度为2mV/A,示波器设置500X。

USB供电电压接入探头，绿色电源指示灯亮。

被测导线从探头感应环中间穿过。

被测电路通电。

测量结束后，先断开电路，再取下探头环。

断开探头电源，保存好探头。

保养及维护

保持探头的清洁干燥。

若需清洁，可用柔软干布擦拭，不可使用化学药剂清洁。

不使用探头时，请将其放入所配包装内，置于阴凉﹑洁净和干燥处。

运输探头时，务必放入本公司所配的包装内，可起防震作用

不可用力拽拉输入线和输出线，避免过度扭曲﹑折弯或打结。

电气规格

测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。

型号	CPH9012	CPH9030	CPH9060
电流范围	120Apk	300Apk	600Apk
量程灵敏度	10mV/A	5mV/A	2mV/A
典型精度	±2%
高频带宽	100MHz
低频截止点(Hz)	65	32	15
di/dt(kA/us)	30	85	150
输出噪声	1.8mVrms
输出阻抗	50Ω
输出接口	BNC
更大输出电压	±1.2Vpk	±1.5Vpk	±1.2Vpk
供电方式	USB 5V/1A(标配适配器)
