PA3000系列宽带功率放大器是一种把一个较小的电压信号放大为较大的电压和电流信号，从而推动大功率负载的放大器。宽带功率放大器PA3000广泛应用于科学研究、教学、产品研发的各个领域，如新材料研究、超声波和压电陶瓷、磁性材料和元件、声纳和声学、半导体测试、振动和力学研究等。

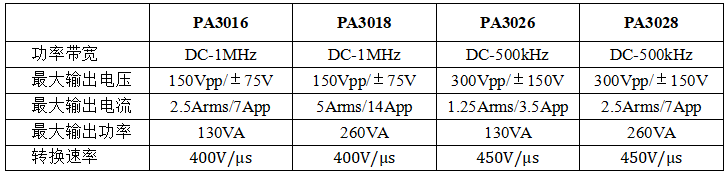

PA3000系列有4款机型如下：

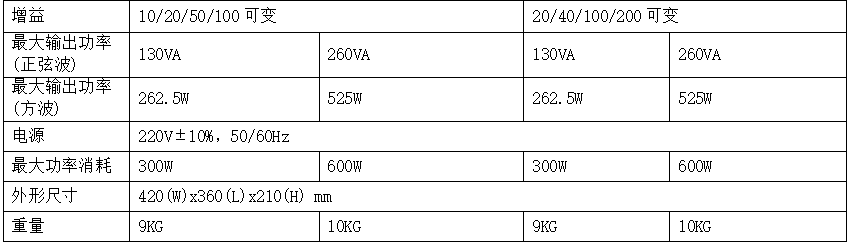

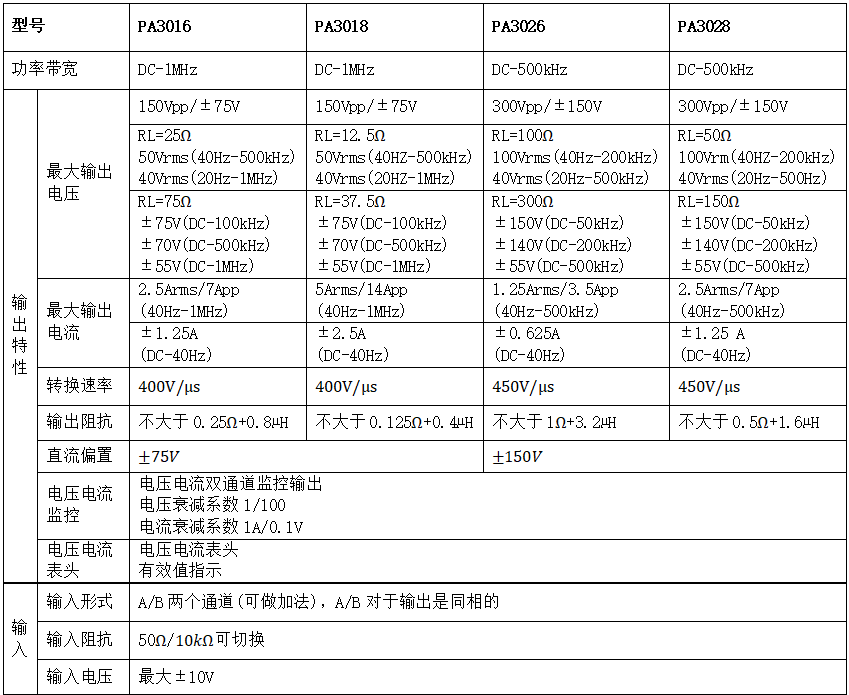

产品特点

更大电压300Vpp

更大电流5Arms

高带宽1MHz

简洁易用的面板设计

输出短路及过流保护功能完善且自行恢复功能

双表头指示输出电压电流的有效值

电压电流双通道监控输出，用户不需要另外购买电流电压探头也可以监测电压电流波形

双通道信号输入端子，用户可以任意叠加双通道信号

直流偏置调节功能

桥式功放连接功能，两台功放联接可以输出更高520VA的功率

高效率低噪声的开关电源供电，体积小重量轻，可靠性高

构成

输入电路由完全相同的A/B两路构成，两路信号是叠加的。用户可以很方便地接通或关闭任意一个输入信号。输入通道的输入阻抗可以选择50Ω还是10kΩ。

两路叠加后的输入信号进入预放大器PREAMP进行电压预放大。对应PA3016/3018，增益有4档10X/20X/50X/100X可选；对应PA3026/3028，增益有4档20X/40X/100X/200X可选。在功放的后面板上有一个相位极性（同相/反相）选择的按钮。

预放大器的输出信号和偏置电压叠加后，送入功率放大电路进行功率放大。偏置电压由一个开关按钮和调节旋钮控制。对应PA3016/3018的偏置电压范围是±75V, PA3026/3028的偏置电压范围是±150V。

功率放大电路，当输出过载时OVLD灯会点亮。

电压电流表头可以指示功放输出电压电流的有效值，方便用户快速了解功放的工作状态。

电压电流双通道监控输出，可以监测电压电流波形。

功放的主电源是专门设计的低噪声开关电源，具有体积小重量轻效率高的优点。

使用

PA3000系列的面板设计简洁方便，所有功能都在面板上清晰地表示出来。方便用户快速上手使用。

①接入交流电源在交流插座（21）上，拨动电源开关（1）开机。

② 用户可以简单地连接一路或两路信号在输入BNC端（3）（4）上，按按钮（2）（5）接通所需的通道。

③ 按按钮（19）设置好输入阻抗，LED（18）会指示当前的输入阻抗状态是50Ω还是10kΩ。

④ 选择增益大小。按按钮（17）减少增益，按钮（15）增加增益。LED（16）会指示当前的增益状态。

⑤ 按按钮（14）选择需不需要偏置电压（按键点亮表示有偏置），旋转多圈电位器的旋钮（13）设置需要的偏置电压。偏置电压可以在电压表头上读取。

⑥ 按输出按钮（10）就可以在输出端（8）输出了，此时按键会点亮。

⑦ 电压（12）和电流表（11）可以指示输出的电压和电流的有效值。

⑧ 连接电压和电流的监控输出BNC端子（7）（6）到示波器上，可以监控输出电压和电流的波形。

⑨ 如果功率放大器的输出过载，功放会自动减少输出电压以保护功放。同时点亮OVLD过载指示灯。当过载消除后，功率放大器自动恢复正常，OVLD过载指示灯不亮。

⑩ 按极性选择按钮（20）可以使输出端（8）输出的信号反相，一般在两台功率放大器桥接时使用。
