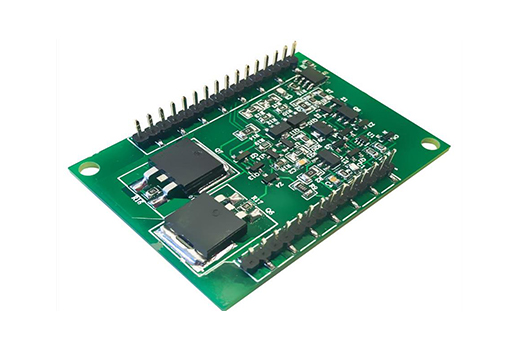

PAM08是一款低成本高性能的功率运算放大器，可在许多工业应用中提供经济高效的解决方案。PAM08更高可承受200V电压，更大可输出10A电流，具有300kHz功率带宽和100W耗散能力，而面积仅为4平方英寸；同时PAM08提供多种功能，用户可以根据需求自主选择，譬如四线电流限制检测和外部补偿功能等。
PAM08是一款低成本高性能的功率运算放大器，可在许多工业应用中提供经济高效的解决方案。PAM08更高可承受200V电压，更大可输出10A电流，具有300kHz功率带宽和100W耗散能力，而面积仅为4平方英寸；同时PAM08提供多种功能，用户可以根据需求自主选择，譬如四线电流限制检测和外部补偿功能等。
应用范围
喷墨打印机头的驱动器
压电换能器的驱动器
工业仪器仪表
电机驱动
磁场激励
可编程电源
工业音响
安全工作区域
PAM08的MOSFET输出不受BJT的二次击穿考虑的限制。但是，安全工作区域需要考虑温度因素和电流处理能力。
接地引脚和基板接地
PAM08有两个接地引脚（引脚3,32）。这些引脚为PAM08的小信号部分的内部电容旁路提供了回路。两个接地引脚在基板上没有连接在一起，所以这两个引脚都需要连接到系统信号地。
PAM08的基板是单层铝基板，需要连接到信号地。这样通过一个1uF电容把交流地与信号地连上，将引脚2（背板）连接到信号地。
相位补偿
外部补偿电容C连接在引脚5和6之间。可以通过任何大于100pF的电容值，实现单个增益稳定性，最小相位裕度为45度。
电源旁路
防止PAM08输出级出现局部寄生振荡，旁路电容必须尽量靠近到电源端子+Vs和-Vs。 使用至少10uF或更大的电解电容，以及旁路电容要使用高品质的陶瓷电容（X7R）。 在大多数应用中，电源端子+Vb和-Vb将分别连接到+Vs和-Vs。
电流限制
PAM08可以接成输出电流保护模式，如图4连接。两个限流检测线-CL、+CL分别接在电阻的低电位和高电位端，不可接反。限流值可按如下方式计算。
