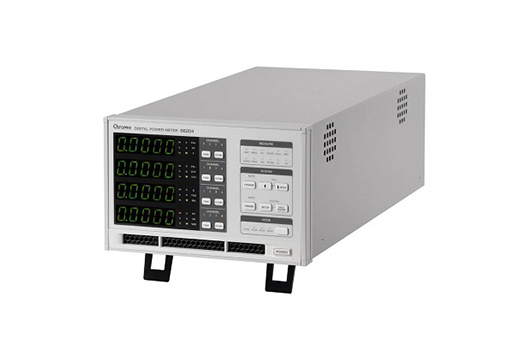

Chroma66203/66204产品是专为多相交流电源功率量测所设计的数位式功率表适合于大部份的电机及电器产品量测应用(66203提供3模组、66204提供4组)。此系列产品提供多种输入电压配置接线模式(1P2W/1P3W/3P3W/3P4W/3V3A)，使用者可依需求选择接线模式以符合特定接线方式的电压、电流、功率以及其他参数量测66203/66204的多组电压及电流档位可提供更广泛和准确的量测应用。不同于一般传统使用类比线路设计的方式，66200系列采用16位元高解析类比转数位，更高250kHz的取样频率，及高速的数位讯号处理(DSP)技术以符合高准度参数量测。

比起其他厂牌同等级的功率表，它能提供更多功能，及更快速量测出稳定及的数值。66200系列数位式功率表系列有四个显示视窗，同时提供不同参数读取，使用者可以很容易的选择想读取的数值。每个视窗的七段显示器提供5个数位的量测解析度。另外于后背板有USB或GPIB介面供使用者选配，做数位控制使用。

66203/66204符合ENERGY STAR/IEC 62301/ErP标准对于功率量测需求。此系列产品内部提供两组量测电流感测器，可支援最小电流档位5mA可满足无负载模式小于30mW低功率量测要求，同时也适用于大电流量测应用。对于大于20A电流量测部份，可搭配外部分流器(external shunt)或CT以符合量测需求。针对66203/66204可提供的量测参数部份，除了电压(Vrms)、电流(lrms)、频率(Hz)、有效功率(W)视在功率(VA)、无效功率(VAR)、功率因数(PF)电流波峰因素(CF)外，还可以测量涌浪电流(Inrush Current)，总谐波失真率(Total HarmonicDistortion)及能量(焦耳)。因此66203/66204可满足研发部门或品管部门的量测需求。66203/66204的体积为3U的高度及一半标准机柜宽度，非常适用于系统整合。

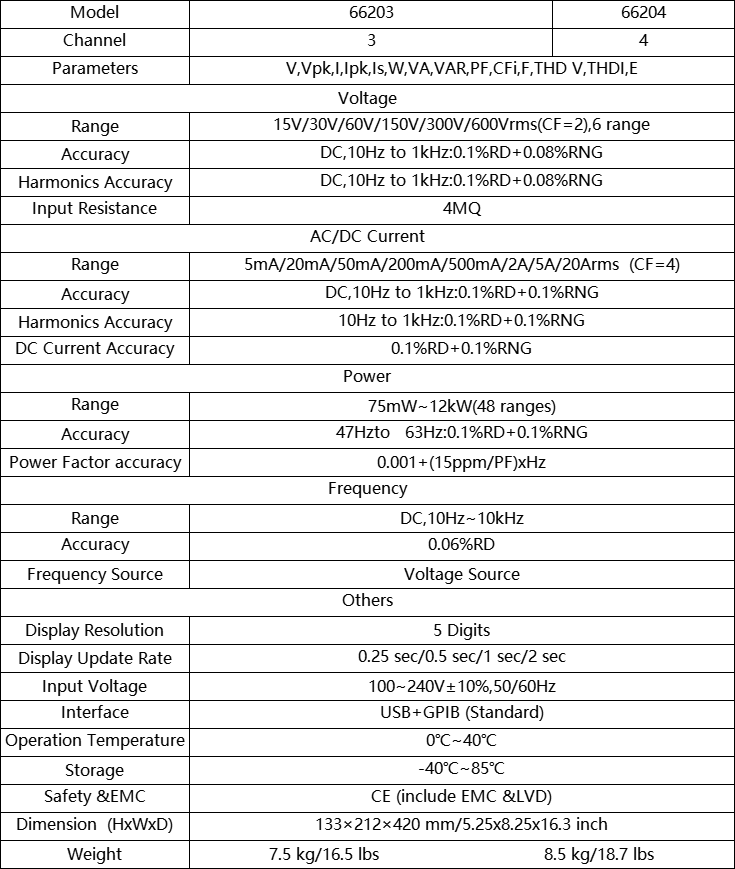

产品特点

电压档位：15/30/60/150/300/600Vrms

1200Vrms,1800Vrms(选配)

电流档位：0.005/0.02/0.05/0.2/0.5/2/5/20Arms

频率范围：DC,10Hz~10kHz

使用高速DSP技术，16 bits的类比/数位转换器

标准机箱half rack宽度及4组量测模组设计(66204)

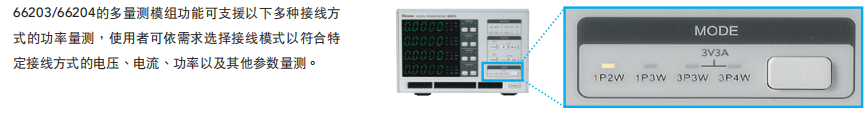

支援多种接线方式功率量测(1P2W/1P3W/3P3W/3P4W/3V3A)

支援外部分流器和CT以符合电流量测需求

最小5mA电流档位及0.1mW的功率解析度

符合ENERGY STAR/IEC 62301/ ErP/

EN50564/ SPEC Power 量测需求

可使用能量累积法量测功率，适用于负载变动的产品

使用者定义的限制值，自动判别PASS/FAIL

双Shunt设计，提供大范围高精准的电流量测

可量测THD及使用者指定阶数的失真度

可量测涌浪电流Inrush Current及能量Energy

电压/电流谐波量测至50阶

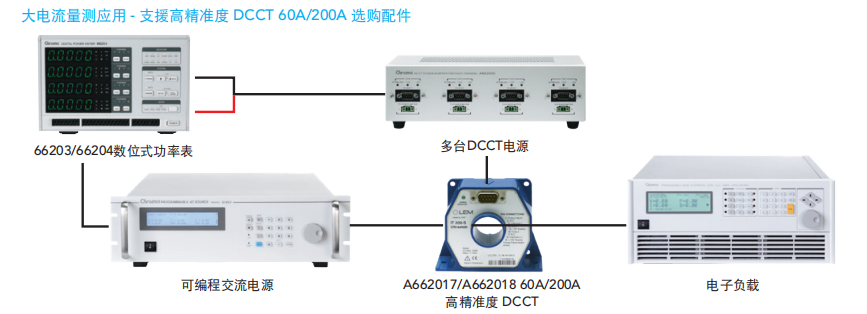

支援高精准度 DCCT 60A/200A 选购配件

应用及功能介绍

66203/66204的量测通道可分别进行独立量测，因此适合应用于待测物的多点量测。例如:可以使用66204的4通道分别量测太阳能逆变器的输入及三相输出交流参数值部份。另外66203/66203也支援功率效能计算功能。使用者可以应用此功能计算出待测物的整体效能，针对太阳能逆变器输入端1000Vdc高压量测部份可搭配HV功能及选配治具使用。

同时，也可使用3P3W 三相三线式所支援的两瓦特计量测方式对于三相交流电源待测物进行功率量测，例如:电源供应器功率量测应用。以及使用内建功率效能计算功能计算出电源供应器的整体效能。
