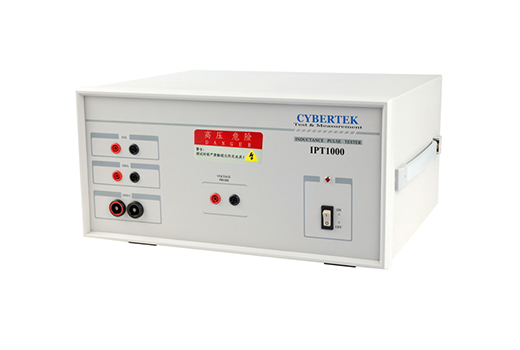

IPT1000/1500的特点
测量增量电感和正割电感。
测量简单快速。
测量范围广泛，所有额定电流为0.1A至1500A的电感器均由该测量仪器覆盖。
IPT1000/1500的使用
在使用本仪器前请仔细阅读下面的安全须知：
n 本仪器在测试状态会在输出端、测试线缆、夹具和被测元件上存在更高达400V的直流脉冲电压。所以请用户必须遵守相关的安全防范措施。
n 测试线缆必须使用原厂提供的带有安全插头的线缆，测试夹具必须使用原厂提供的带有绝缘护套的夹具。
n 进行测试的工作台必须具有绝缘的台面，以防高压漏电。
1、连接PC
使用前把电感测试仪IPT1000/1500通过USB连接到PC。打开仪器电源开关后，仪器前面板上的LED（“电源”）将亮起，闪烁2-3秒，然后显示操作准备状态。
打开IPT1000/1500应用软件，仪器进入可以测量状态。 使用请参考说明书，然后在PC上安装软件。

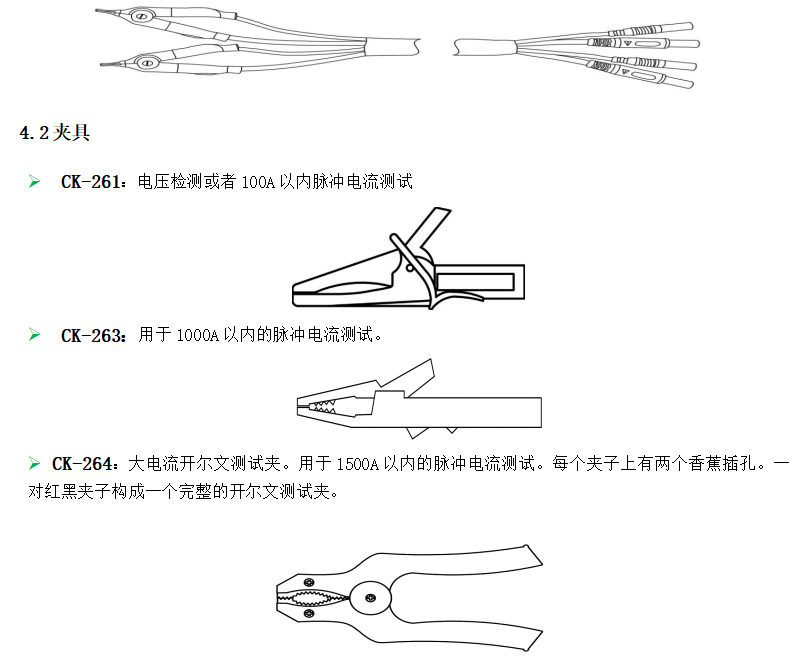

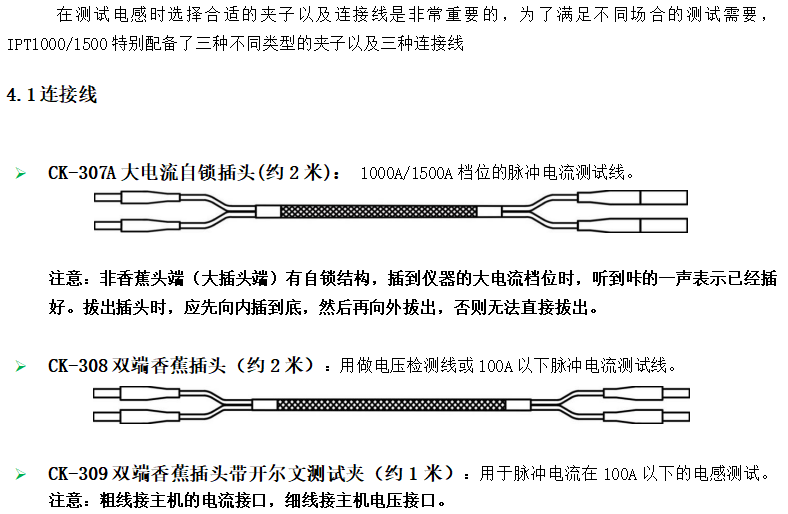

2、测试夹具及操作方法
2.1四线法测试
标准的四线法测试就是用一对电流线缆和夹子把仪器产生的脉冲大电流输送到被测电感，被测电感上的电压单独用一对电压检测电流线缆和夹子检测。电压检测线连接到面板中部的一对VOLTAGE PROBE插座。电流线缆根据测试电流的大小连接到前面板的左边部分三个电流输出插座之一。

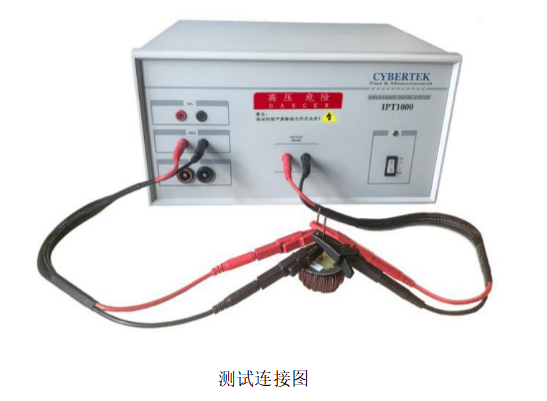

上图显示了正确四线连接方法。图中的电流测试线和夹具分别是:CK-308,CK-263 ；电压测试线缆和夹具分别是：CK-308,CK-261。必须将电压检测夹子和电流夹子各自独立地夹在被测电感的引线上。因为有脉冲大电流流过，所以电流夹子必须特别注意和被测电感的引线的接触良好。接触不良可能会引起火花。
不允许将电压检测夹子和电流夹子连接在一起后再夹到被测电感的引线，这会加大夹子的接触电阻，降低测试精度。
正确的四线法的电压检测夹子和电流夹子的布置如上图，分别放置被测电感的两侧。这个布置的电压和电流测试线之间的电磁耦合最弱，测试精度更好。为保证精度，不可把电压检测线缆和夹子和电流线缆和夹子放在同一侧
| 交流输入电压： | 220V±10% |
| 可测试电感内阻： | 0Ω～3000mΩ |
| 输出电压： | 10V～400V |
| 可输出更大能量： | 1100 焦耳 |
| 输出电流（三档）： | 1A ～10A 、11A～100A 、101A～1000/1500A |
| 电感量测量基本精度： | ±3% |
| 通信接口： | USB2.0 |
| 体积尺寸： | 420(W)*360(L)*210(H) mm |
| 脉冲设置时间： | 20us～70ms |
| 重量： | 9.3 KG |
| 工作温度： | 0～50℃ |
