绕线元件脉冲测试仪- 兴力高

绕线元件在生产检测时包含电气特性、电气安规耐压进行测试，而线圈的自体绝缘不良通常是造成线圈在使用环境中发生层间短路、出脚短路的根源。其形成原因可能源于初始设计不良、molding加工制程不良，或绝缘材料的劣化等所引起，所以加入线圈层间短路测试有其必要性。

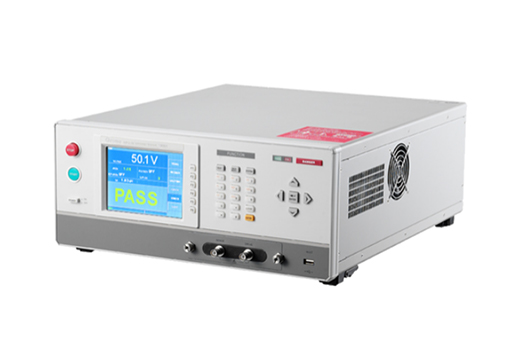

Chroma 19301A是针对绕线元件测试需求所设计，利用一个高压充电的微小电容（测试能量低）与待测线圈形成RLC并联谐振，由振荡的衰减波形，通过高速且精密的取样处理分析技术，可检验出线圈自体的绝缘不良，为功率电感元件进行绕线质量及磁芯的耐压测试，让元件生产厂商及使用者能更有效地为产品质量把关。

Chroma 19301A应用于低感量绕线元件测试，最小感量可达0.1uH，针对低感量测试特性提供四线式测量、接触检查功能、电感检查与电压补偿功能，可避免因待测物感量变化大或配线等效电感而造成测试电压误差大，是低感量绕线元件脉冲测试的更佳利器。

Chroma 19301A在自动化生产上应用，拥有超高速测量速度，有效缩短测试时间，提升生产效率，且电压补偿功能改善了自动化机台配线等效电感的影响。

全新的人机操作界面，整合图形化彩色显示并提供画面截取功能，通过前面板USB存储波形，不仅适用于生产现场，更可应用于研发、品保单位使用，进行样品分析比对，大幅提升操作便利性。

MODEL 19301A特点

高低感量测试应用（0.1µH~1mH）

10V~1000V脉冲测试电压，

0.25V测量分辨率

高速测试最快20mS（Pulse 1.0 ; for ACQ）

具备电感测量接触检查功能

具备电感差异电压补偿功能

脉冲测试高取样率（200MHz），10bits

崩溃电压分析功能

低电压测量档位，提高波形分析灵敏度（25V/50V/100V/200V/400V/800V/1000V）

繁体中文/简体中文/英文操作界面

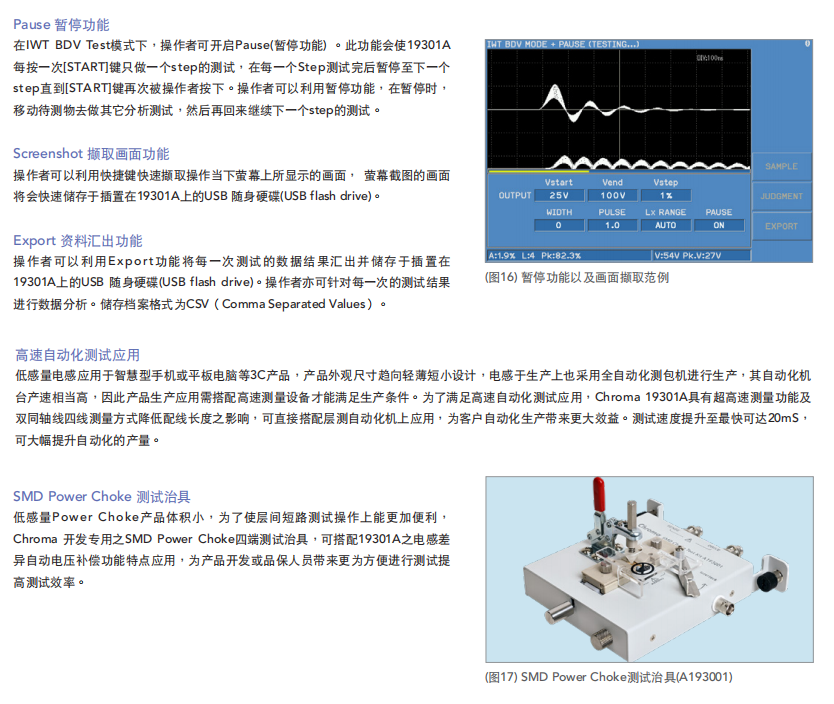

USB波形存储与画面截取功能

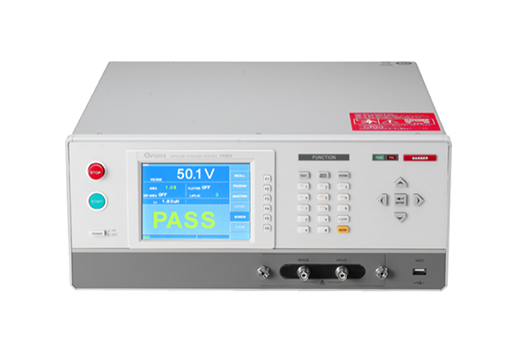

图形化彩色显示

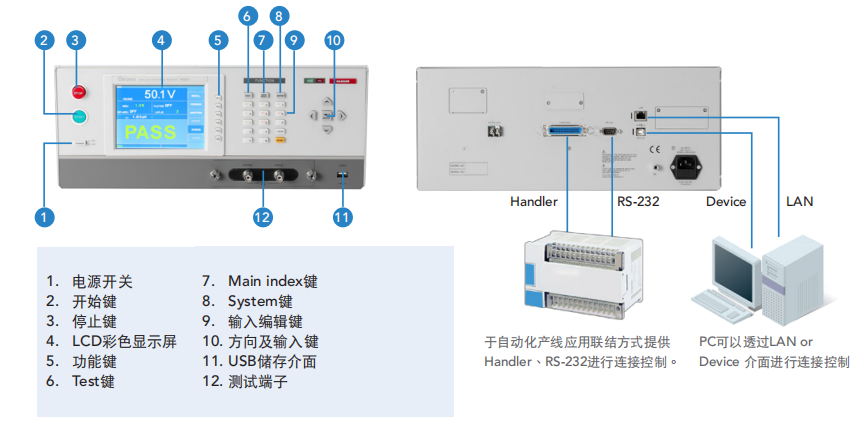

标准LAN、USB、RS232接口

Model	19301A
Applied Voltage (Vpeak),Step	10V~1000V,1V1,2
Test Inductance Range	0.1μH~1mH
VoltageAccuracy	±[1%of setting x(1+0.5μH/Lx)+2%of Range]
Sampling Rate	10bit /5ns (200MHz)
Sampling Range	8 Ranges:0,1,2,3,4,5,6,7
Pulse Number	Pulse Number:1~32;Excitation Pulse Number:0~9
Screen Display Resolution	640×480 dots (VGA)
Waveform Display Range	colors display 512×256 dots
Detection Mode	Area/Differential Area/Flutter Value/Laplacian Value/△Peak Ratio/△ Resonant Area
Test Time	Pulse1.0:20mS (ACQ)
Electrical Hazard Protection Function
Key Lock	Yes(password control)
Interlock	Yes
Indication,Alarm	GO:Short sound,Green LED;NG:Long sound,Red LED

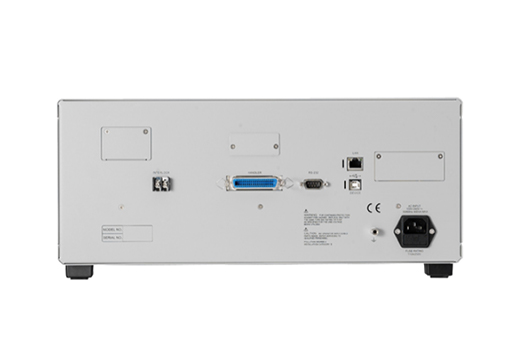

Interface	RS232,Handler,USB,LAN interface
General
Operation Environment	Temperature:0℃~45℃,Humidity:15%to 95%R.H@≤40℃
Power Consumption	No Load:<150VA;Rated Load:<1000VA
Power Requirements	100~240Vac,50/60Hz
Dimension (WxHxD)	177x428×500 mm/16.85x6.97x19.69 inch
Weight	26 kg/57.32 Ibs
